支持 Intel LGA1200 封装第 10&11 代 Xeon W/i9/i7/i5/i3/G 全系 CPU,TDP 65W
标配 2 条 DDR4 SO-DIMM 插槽最大支持 64GB
一个 PCIe x16 扩展槽支持 PCIe 4.0
标配 4 个 USB3.2 Gen1接口可连接高清视频设备
三个显示接口，支持双显模式
采用高Tg 宽温 PCB 材质保障宽温稳定
工业级端口防护阻断静电和浪涌，有效保护系统 核心稳定可靠
标配双 Intel 网络芯片保证数据传输的高速稳定
规格 下载产品文件

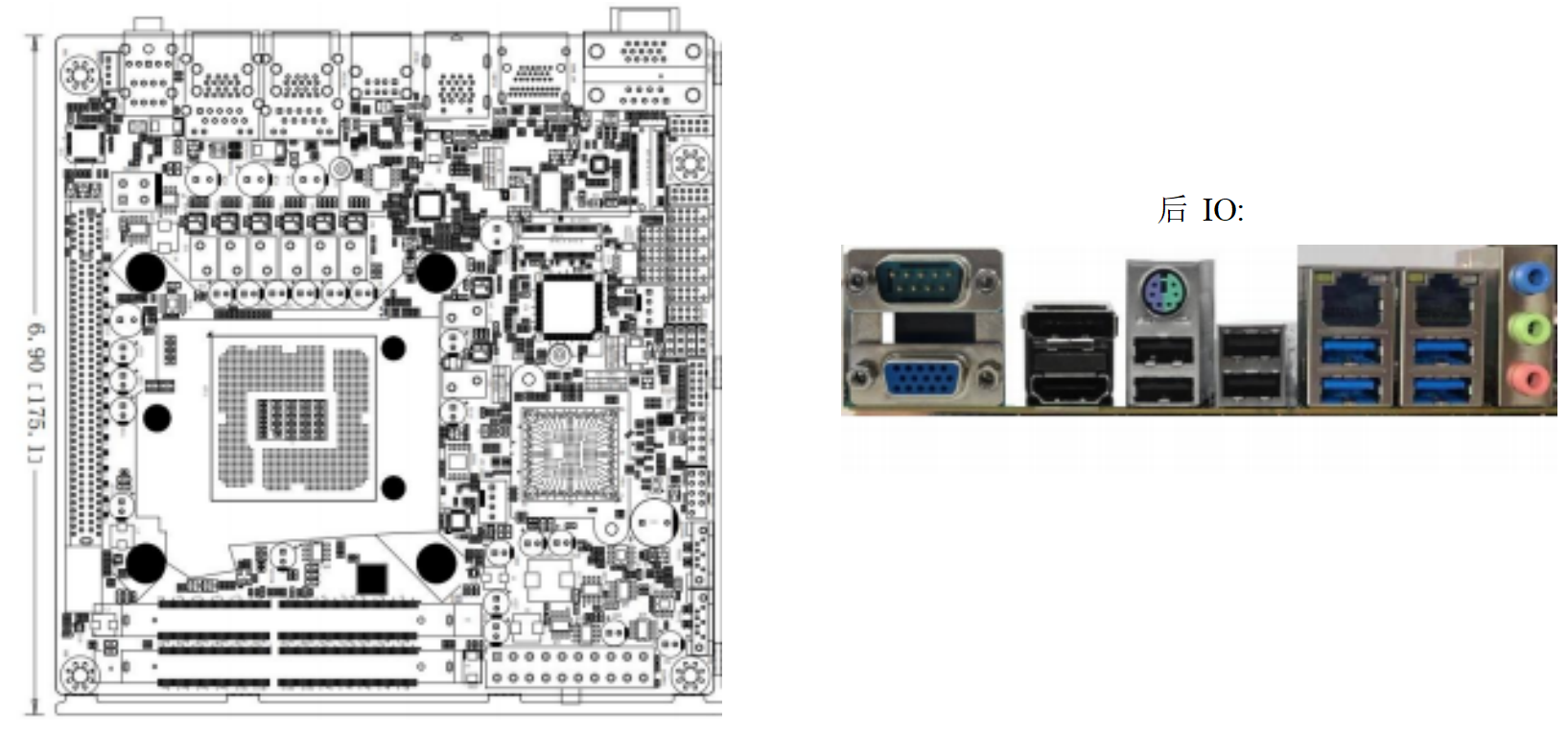

产品尺寸和接口布局：
订购信息：
产品型号 | 芯片组 | 内存槽 | 显示 | 存储 | USB3 | USB2 | COM | LAN | SSD | PCIe |
AIoT7-H510 | H510 | 2 | 3(2) | 2SATA | 4 | 5 | 6 | 2 | 1 | 2 |
配件清单：
配件描述 | 规格 | 数量 |
SATA 硬盘转接线 | SATA-7P(母)/带金属弹片/L=550 | 1 |
专用 I/O 挡片 | 不锈钢专用后 I/O 挡片 | 1 |
驱动光盘 | 含电子档说明书 (工业包装每箱配 1 张光盘) | 1 |
产品规格：
产品型号 | AIoT7-H510 |
产品类型 | 标准 MINI-ITX 工业主板 |
处理器 | 支持 Intel LGA1200 封装的 Gen10&11 i9/i7/i5/i3/G 全系 CPU TDP 高达 65W |
芯片组 | Intel® H510 芯片组 |
内 存 | 2 条 260Pin DDR4 SO-DIMM 内存插槽, 单根 32GB 最大支持 64GB 依据所配 CPU 支持内存规格 DDR4-2133/2400/2666/2933/3200 |
显示控制器 | Intel CPU 集成显示控制器(依据所配 CPU 不同) |
显示接口 | 三显示输出接口 VGA、 DP、 HDMI， 支持双显模式 |
存 储 | 标配 2 个 SATA3.0 标配 1 个 M.2 2280 Key-M 支持 SATA 协议 SSD |
音 频 | 后 IO 支持 Mic-in+Line-out+Line-in 支持带功放数字音频输出(4Pin wafer) |
网 络 | 2 个 Intel 高速以太网口: LAN1 i219V,i226-V |
USB | 4 个 USB3.0 Type A(后 I/O), 4 个 USB2.0 (后 I/O) 2 个 USB2.0(内部插针,其中一个 Port 与板内 M.2 2230 的 USB 信号二选一) |
I²C/SM bus | 一个 4Pin I²C Bus 接口 |
串 口 | 6 个串口， COM1 支持 RS232/485， COM2~COM6 支持 RS232 COM2&COM3 支持 Pin9 +5/12V 供电， COM3 可选 TTL 电平 |
键盘鼠标接口 | 1 个 PS/2 二合一接口与两个 USB 采用 3 合 1 连接器 |
数字 I/O | 8 位数字 I/O， 提供电源和地， +5V 电平 |
eSPI 总线接口 | 提供 1 个 eSPI 总线接口 ( 2x6Pin wafer 可扩展多四个 RS232 或 RS422/485 串口) |
TPM/TCM 接口 | 板载加密芯片 SLB9670(SLB9672)支持 TPM2.0(默认) / BOM 可选 TCM 芯片 |
电 源 | ATX 电源供电， 支持 ATX/AT 开关机模式 |
扩展总线 | 1 个 x16 插槽(10 代 CPU 支持 PCIe3.0,11 代 CPU 支持 PCIe4.0) 标配 1 个 M.2 2230 Key-E 支持 Wifi/BT |
工作环境大气条件 | 温度范围 0℃ ~ 60℃， 相对湿度 10% ~ 85%， 大气压 85~105kPa |
储存环境大气条件 | 温度-40℃ ~ 85℃； 相对湿度 5% ~ 95%(40℃)， 大气压 85~105kPa |
Watch Dog | 255 级可编程秒/分， 支持超时中断或系统复位 |
BIOS | AMI UEFI BIOS， RCT 计时时钟精度 20PPM 以内 |
操作系统 | Win10 x64， Win11 x64， Linux Ubuntu 21.04 |
PCB 外观配色 | PCB 采用绿油 |
