前面板铝合金压铸成型，高温防腐喷塑处理，符合 IP65 防 护等级
后壳采用一体化铝合金压铸成型，散热良好美观坚固
支持嵌入式/壁挂式/桌面式/100mm VESA 安装方式
工业级 LED 液晶显示器， WLED/ 50000 小时工作
采用高温模拟电阻式触控屏，支持 3500 万次点击
两个全尺寸 mini-PCIe (其中一个与 mSATA 可配置)
支持一个 Msata SSD 或 2.5 寸 SATA 接口的存储
两个 Intel 千兆网络接口
两个全功功能 RS232/422/485 串口可 BIOS 设置模式
规格 下载产品文件
产品型号 | AIPAD-12KBU |
显示尺寸 | 对角线 12 英寸， 4:3 方屏, TFT LED 屏 |
最大分辨率 | 1024 X 768 像素， 0.264mm×0.264mm 点距 |
颜色和刷新频率 | 16.7M 色 ， 60~75Hz 刷新频率 |
显示亮度及对比度 | 亮度： 350cd/m2, 视角： (H)160/(V)140, 对比度： 1000:1 |
触摸控制 | 高温模拟电阻式触控屏,触摸分辨率 4096*4096, 透光率 81%以上，支持 3500 万次点触 |
显示接口 | HDMI 1.4 max resolution up to 4096*2160@24Hz |
Wifi/NFC | 预设 Wifi/4G 天线安装位 |
指示灯 | 电源挃示灯、硬盘挃示灯 |
防护等级 | 前面板 IP65 防水 |
可靠性 | WLED 背光 50000 小时工作， 平均无故障工作时间： MTBF≥50000h |
电源 | 输入电压： DC 12~30V 端子输入 (标配电源适配器 19V 60W) |
冷却系统 | 后壳采用一体化铝合金压铸成型， 发热期间直接借助机壳散热 |
工作环境大气条件 | 当使用常温内存和存储时： 0℃~45℃，相对湿度 20%~80%，大气压 85~105kPa 当使用宽温内存和存储时： -10~60℃，相对湿度 20%~80%，大气压 85~105kPa |
储存环境大气条件 | 温度-40℃~80℃； 相对湿度 20%~90%(40℃)，大气压 85~105kPa |
抗震动性能 | 当使用2.5”HDD： 工作状态1Grms@5~500Hz , 非工作状态： 2Grms@5~500Hz 当使用SSD固态盘： 工作状态3Grms@5~500Hz , 非工作状态： 3Grms@5~500Hz |
抗冲击性能 | 使用 SSD 固态盘： 工作状态,15G@11ms 半正弦波, 3 向,3 次/向， 非工作状态： 50G |
安装方式 | 支持嵌入式/壁挂式/桌面式/100 X 100mm VESA 安装方式 |
外形尺寸 | 322 X 254 X 58mm |
嵌入式安装开孔尺寸 | 313mm × 245mm |
处理器 | 主板采用板贴 Intel 3855U/3965U 或 i5-7200U 或 i7-7500U CPU |
芯片组 | Intel® SKL/KBL-U SOC |
内 存 | 支持 1 个 DDR4 SO-DIMM 内存插槽， MAX 16GB |
显示控制器 | Intel SKL/KBL 集成 HD Graphics 620/520/510 |
存 储
| 支持 1 个 SATA3.0+PWR 4pin 2.54mm ,支持一个 mSATA
|
音 频 | 1 x SPK_OUT, 1x4pin， 2.0mm |
网 络 | 2 个 Intel i211AT RJ45 千兆网络接口 |
USB | 4 个板边 USB3.0, 2 个后板边 USB2.0 插针,3 个 USB2.0 集成于 MIX-IO |
串 口 | COM1, COM2 支持 RS232/422/485(BIOS 设置) (可选)COM3,COM4 支持 RS232 COM5,COM6 支持串口取电， 2x5pin， 90°， 2.0mm |
USB | 4 个板边 USB3.0, 2 个后板边 USB2.0 插针 |
TPM 接口 | 可选扩展模块支持 TPM 或 TCM |
扩展总线 | 1 个 Mini-PCIe (有 SIM 卡座支持 4G 模块) |
Watch Dog | 255 级 WDT,可编程秒/分，支持超时中断或系统复位 |
BIOS | AMI UEFI BIOS， RCT 计时时钟精度 30PPM 以内 |
操作系统 | Win7/Win10/WES7/Linux , 32bit/64bit |

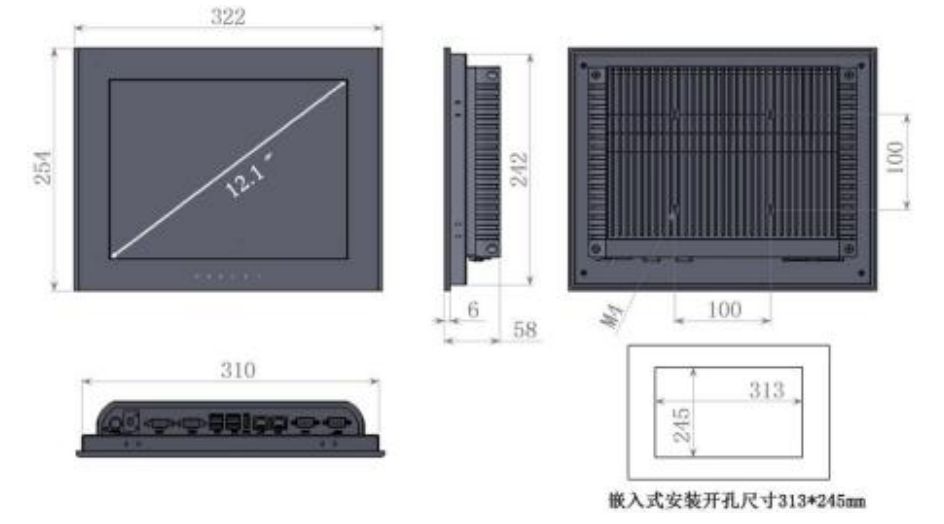

产品尺寸和接口布局：
订购信息：
产品型号 | 芯片组 | 内存 | 存储 | SSD | USB3 | COM | LAN | PCIe |
AIPAD-12KBU55 | 3855U | 1SODIMM | 1SATA | 1mSATA | 4 | 4 | 2 | mPCIe |
AIPAD-12KBUi5 | i5-7200U | 1SODIMM | 1SATA | 1mSATA | 4 | 4 | 2 | mPCIe |
AIPAD-12KBUi7 | i7-7500U | 1SODIMM | 1SATA | 1mSATA | 4 | 4 | 2 | mPCIe |
配件清单：
配件描述 | 规格 | 数量 |
用户手册 | 1 | |
电源适配器 | 全汉+19V 或者+20V 电源适配器(改带螺丝 DC 插头) | 1 |
