AIPAD-15CMU

  • 搭配 Intel 第 8/10 代低功耗 CPU

  • 一个 SO-DIMM 插槽最大支持 16GB DDR4 内存

  • 前面板铝合金压铸成型,高温防腐喷塑处理,符合 IP65 防护等级

  • 后壳采用一体化铝合金压铸成型,散热良好美观坚固

  • 支持嵌入式/壁挂式/桌面式/100mm VESA 安装方式

  • 工业级 LED 液晶显示器, WLED/ 50000 小时工作

  • 采用高温模拟电阻式触控屏,支持 3500 万次点击

  • 两个全尺寸 mini-PCIe (其中一个与 mSATA 可配置)

  • 支持一个 Msata SSD 或 2.5 寸 SATA 接口的存储

  • 两个 Intel 千兆网络接口

  • 两个全功功能 RS232/422/485 串口可 BIOS 设置模式

规格 下载产品文件


产品型号

AIPAD-15CMU

显示尺寸

对角线 15 英寸,  4:3 方屏, TFT LED 屏

最大分辨率

1024 X 768 像素,  0.264mm×0.264mm 点距

颜色和刷新频率

16.7M 色  ,  60~75Hz 刷新频率

显示亮度及对比度

亮度:  350cd/m2, 视角:  (H)160/(V)140, 对比度:  1000:1

触摸控制

多点电容触摸屏,触摸分辨率 4096*4096, 透光率 92%以上,支持 3500 万次点触

显示接口

HDMI 1.4 max resolution up to 4096*2160@24Hz

Wifi/NFC

预设 Wifi/4G 天线安装位

指示灯

电源挃示灯、硬盘挃示灯

防护等级

前面板 IP65 防水

可靠性

WLED 背光 50000 小时工作,  平均无故障工作时间:  MTBF≥50000h

电源

输入电压:  DC 12~30V 端子输入  (标配电源适配器 19V 60W)

冷却系统

后壳采用一体化铝合金压铸成型,  发热期间直接借助机壳散热

工作环境大气条件

当使用常温内存和存储时:  0℃~45℃,相对湿度 20%~80%,大气压 85~105kPa

当使用宽温内存和存储时:  -10~60℃,相对湿度 20%~80%,大气压 85~105kPa

储存环境大气条件

温度-40℃~80℃;  相对湿度 20%~90%(40℃),大气压 85~105kPa

抗震动性能

当使用2.5”HDD:  工作状态1Grms@5~500Hz , 非工作状态:  2Grms@5~500Hz 当使用SSD固态盘:  工作状态3Grms@5~500Hz , 非工作状态:  3Grms@5~500Hz

抗冲击性能

使用 SSD 固态盘:  工作状态,15G@11ms 半正弦波, 3 向,3 次/向,  非工作状态:  50G

安装方式

支持嵌入式/壁挂式/桌面式/100 X 100mm VESA 安装方式

外形尺寸

376mm  × 300mm  × 61.7mm

嵌入式安装开孔尺寸

360mm  × 284mm

处理器

板贴 Intel 8/10 代低功耗 4205U, i5-10210U,  i7-10510U

芯片组

Intel WSK-U SOC 或 CML-U SOC

内 存

支持 1 个 DDR4 SO-DIMM  内存插槽,  MAX 16GB

显示控制器

Intel SKL/KBL 集成 HD Graphics 620/520/510

存   储

支持 1 个 SATA3.0+PWR 4pin 2.54mm ,支持一个 mSATA

音 频

1 x SPK_OUT, 1x4pin,  2.0mm

网 络

2 个 Intel i211AT RJ45 千兆网络接口

USB

4 个板边 USB3.0, 2 个后板边 USB2.0 插针,3 个 USB2.0 集成于 MIX-IO

串 口

COM1, COM2 支持  RS232/422/485(BIOS 设置)

(可选)COM3,COM4 支持 RS232; COM5,COM6 支持串口取电, 2x5pin,90°,2.0mm

USB

4 个板边 USB3.0, 2 个后板边 USB2.0 插针

TPM 接口

板载加密芯片 SLB9670,支持 TPM2.0

扩展总线

1 个 Mini-PCIe (有 SIM 卡座支持 4G 模块)

Watch Dog

255 级 WDT,可编程秒/分,支持超时中断或系统复位

BIOS

AMI UEFI BIOS,  RCT 计时时钟精度 30PPM 以内

操作系统

Win10 / Linux , 32bit/64bit

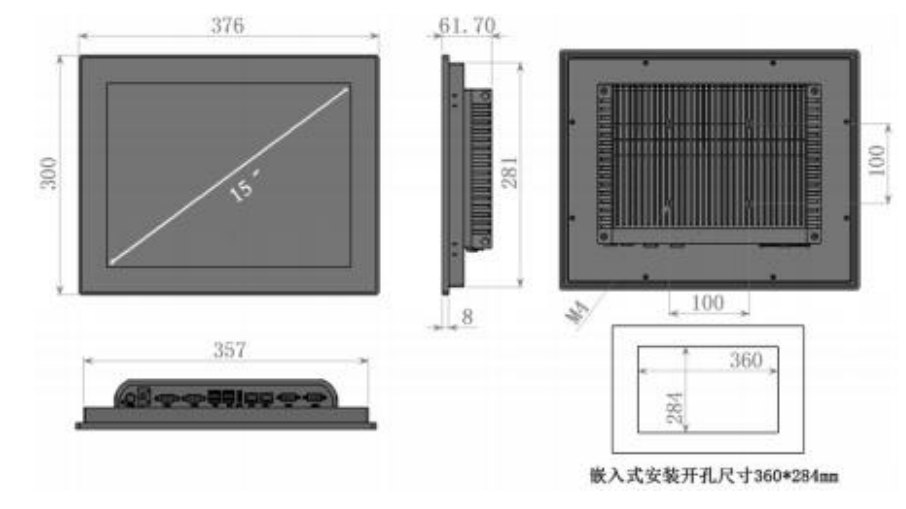

产品尺寸和接口布局:




订购信息:




产品型号

芯片组

内存

存储

SSD

USB3

COM

LAN

PCIe

AIPAD-15CMU05

4205U

1SODIMM

1SATA

1mSATA

4

4

2

mPCIe

AIPAD-15CMUi5

i5-10210U

1SODIMM

1SATA

1mSATA

4

4

2

mPCIe

AIPAD-15CMUi7

i7-10510U

1SODIMM

1SATA

1mSATA

4

4

2

mPCIe



配件清单:



配件描述

规格

数量

用户手册


1

电源适配器

全汉+19V 或者+20V 电源适配器(改带螺丝 DC 插头)

1



产品型号

AIPAD-15CMU

显示尺寸

对角线 15 英寸,  4:3 方屏, TFT LED 屏

最大分辨率

1024 X 768 像素,  0.264mm×0.264mm 点距

颜色和刷新频率

16.7M 色  ,  60~75Hz 刷新频率

显示亮度及对比度

亮度:  350cd/m2, 视角:  (H)160/(V)140, 对比度:  1000:1

触摸控制

多点电容触摸屏,触摸分辨率 4096*4096, 透光率 92%以上,支持 3500 万次点触

显示接口

HDMI 1.4 max resolution up to 4096*2160@24Hz

Wifi/NFC

预设 Wifi/4G 天线安装位

指示灯

电源挃示灯、硬盘挃示灯

防护等级

前面板 IP65 防水

可靠性

WLED 背光 50000 小时工作,  平均无故障工作时间:  MTBF≥50000h

电源

输入电压:  DC 12~30V 端子输入  (标配电源适配器 19V 60W)

冷却系统

后壳采用一体化铝合金压铸成型,  发热期间直接借助机壳散热

工作环境大气条件

当使用常温内存和存储时:  0℃~45℃,相对湿度 20%~80%,大气压 85~105kPa

当使用宽温内存和存储时:  -10~60℃,相对湿度 20%~80%,大气压 85~105kPa

储存环境大气条件

温度-40℃~80℃;  相对湿度 20%~90%(40℃),大气压 85~105kPa

抗震动性能

当使用2.5”HDD:  工作状态1Grms@5~500Hz , 非工作状态:  2Grms@5~500Hz 当使用SSD固态盘:  工作状态3Grms@5~500Hz , 非工作状态:  3Grms@5~500Hz

抗冲击性能

使用 SSD 固态盘:  工作状态,15G@11ms 半正弦波, 3 向,3 次/向,  非工作状态:  50G

安装方式

支持嵌入式/壁挂式/桌面式/100 X 100mm VESA 安装方式

外形尺寸

376mm  × 300mm  × 61.7mm

嵌入式安装开孔尺寸

360mm  × 284mm

处理器

板贴 Intel 8/10 代低功耗 4205U, i5-10210U,  i7-10510U

芯片组

Intel WSK-U SOC 或 CML-U SOC

内 存

支持 1 个 DDR4 SO-DIMM  内存插槽,  MAX 16GB

显示控制器

Intel SKL/KBL 集成 HD Graphics 620/520/510

存   储

支持 1 个 SATA3.0+PWR 4pin 2.54mm ,支持一个 mSATA

音 频

1 x SPK_OUT, 1x4pin,  2.0mm

网 络

2 个 Intel i211AT RJ45 千兆网络接口

USB

4 个板边 USB3.0, 2 个后板边 USB2.0 插针,3 个 USB2.0 集成于 MIX-IO

串 口

COM1, COM2 支持  RS232/422/485(BIOS 设置)

(可选)COM3,COM4 支持 RS232; COM5,COM6 支持串口取电, 2x5pin,90°,2.0mm

USB

4 个板边 USB3.0, 2 个后板边 USB2.0 插针

TPM 接口

板载加密芯片 SLB9670,支持 TPM2.0

扩展总线

1 个 Mini-PCIe (有 SIM 卡座支持 4G 模块)

Watch Dog

255 级 WDT,可编程秒/分,支持超时中断或系统复位

BIOS

AMI UEFI BIOS,  RCT 计时时钟精度 30PPM 以内

操作系统

Win10 / Linux , 32bit/64bit



产品尺寸和接口布局:




订购信息:




产品型号

芯片组

内存

存储

SSD

USB3

COM

LAN

PCIe

AIPAD-15CMU05

4205U

1SODIMM

1SATA

1mSATA

4

4

2

mPCIe

AIPAD-15CMUi5

i5-10210U

1SODIMM

1SATA

1mSATA

4

4

2

mPCIe

AIPAD-15CMUi7

i7-10510U

1SODIMM

1SATA

1mSATA

4

4

2

mPCIe



配件清单:



配件描述

规格

数量

用户手册


1

电源适配器

全汉+19V 或者+20V 电源适配器(改带螺丝 DC 插头)

1
