板贴 Intel3965U/i5-7200U/i7-7500U CPU
一个 SODIMM 最大支持 16GB DDR4 内存
显示面板模组化设计易于系统升级
显示面板支持电容屏或电阻触控屏(可选) 2 个 mini-PCIe (一个默认 mSATA)
前面板防护等级 IP65
前面板预留 Wi-Fi/NFC 模组安装位 3 个 Intel 千兆网口
可客制化 LOGO
规格 下载产品文件
产品型号 | AIPAD-17KBU |
产品类型 | 17 寸工业平板电脑 |
处理器 | 主控板采用板贴 Intel3965U 或 i5-7200U 或 i7-7500U CPU |
芯片组 | Intel® SKL/KBL-U SOC |
内存 | 支持 1 个 DDR4 SO-DIMM 内存插槽，最大 16GB |
显示及触摸控制 | 17" TFT LED 屏， 显示分辨率： 1280 x 1024 亮度： 250cd/m2 ，对比度： 1000:1 支持投射电容式触控屏 (可选 5 线电阻式触摸屏) |
显示接口 | 可扩展输出到 1*VGA 接口, 1*HDMI 接口，最大分辨率 1920×2000 |
存储 | 支持一个 2.5" SATA HDD/SSD Bays，支持一个 mSATA SSD 扩展 |
网络 | 3 个 Intel i211 千兆以太网口 |
音频 | 支持 Mic-in, Spk-out |
USB | 2 个 USB3.0, 4 个板内 USB2.0 插针 |
串口 | COM1 支持 RS232/422/485, COM2~4 支持全功能 RS232 |
Wifi/NFC | 前面板预设 Wifi/4G/5G 天线安装位， NFC 模块扩展位 |
摄像头 | 前面板预留 AI 摄像头安装位， 支持人工智能模块扩展(可选) |
数字 I/O | 16 位数字 I/O, 提供电源和地， +5V 电平 |
LPC 扩展接口 | 提供 1 个 LPC 局部总线接口可扩展串口模块等 |
SM bus/I²C 接口 | 1 个 SM bus 扩展接口(集成于 LPC 接口) |
电源 | 支持 12~24V DC 宽电压输入，接线端子或者通过 DC 电源适 DC-Jack 输入 |
扩展总线 | 1 个 Mini-PCIe (有 SIM 卡座支持 4G 模块) ， 1 个 Mini PCIe 与 mSATA Co-Lay (默认 mSATA) |
工作温度/湿度要求 | 0℃~55℃， 10%~90%无凝结 |
非工作温度/湿度要求 | -20℃~60℃， 5%~95%无凝结 |
Watch Dog | 255 级可编程秒/分，支持超时中断或系统复位 |
BIOS | AMI UEFI BIOS |
操作系统 | Win7/Win10/WES7/Linux , 32bit/64bit |
安装方式及防护等级 | 嵌入式安装，前面板预留电源指示灯，前面板 IP65 防水 |
尺寸(LxWxH) | 外形尺寸： 425mm × 355mm x 88mm 嵌入式安装开孔尺寸： 387mm × 324mm |

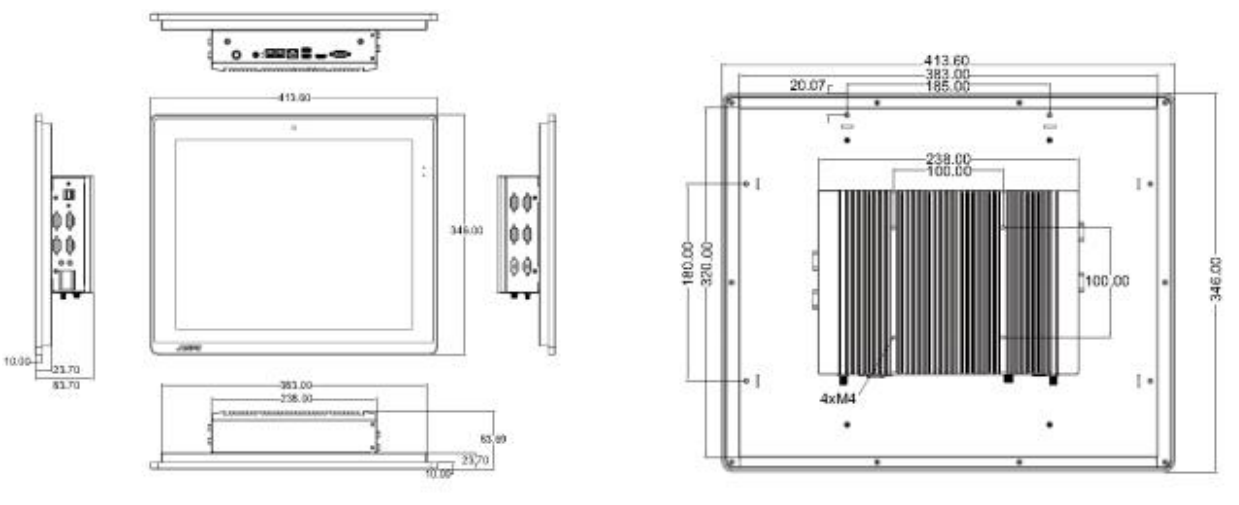

产品尺寸和接口布局：
订购信息：
产品型号 | 芯片组 | 内存 | 显示 | 存储 | USB3 | USB2 | COM | LAN | PCIe |
AIPAD-17KBU65 | 3965U | 1SODIMM | 三显 | 1SATA 1mSATA | 2 | 4 | 4(8) | 3 | 2PCIe |
AIPAD-17KBUi5 | i5-7200U | 1SODIMM | 三显 | 1SATA 1mSATA | 2 | 4 | 4(8) | 3 | 2PCIe |
AIPAD-17KBUi7 | i7-7600U | 1SODIMM | 三显 | 1SATA 1mSATA | 2 | 4 | 4(8) | 3 | 2PCIe |
配件清单：
配件描述 | 规格 | 数量 |
SATA 硬盘转接线 | SATA-7P(母)/带金属弹片/L=300 | 1 |
数字 I/O 接线端子 | 与整机数字 I/O 接口配对的端子 | 2 |
用户手册 | 整机说明书 | 1 |
驱动光盘(含电子档说明书) | 1 | |
电源适配器 | 全汉+19V 或者+20V 电源适配器(带螺丝 DC 接头) | 1 |
