采用Elkhart Lake J6413四核处理器
HDMI+ DP双显示
双RJ45 2.5Gb高速以太网
支持M.2 3042/3052 4G,5G模组用于新基建高铁闸机等
支持M.2 Key- M 2242/2280 SATA协议的SSD四个RS232/422/485 COM
采用高 Tg 值材质 PCB 保障宽温稳定 ( Tg 170)
可选购带扩展1/带扩展2整机， 适用于多USB多COM应用
带扩展整机1
： 2*2.5Gb E,4*SW LAN, 16GPIO,PS2,3USB3,5USB2,6CO M, M.2-3052(可选Wifi) 带扩展整机2： 2*2.5Gb E,3USB3.0, 10USB2.0,14COM, M.2-3052(可选Wifi)
规格 下载产品文件

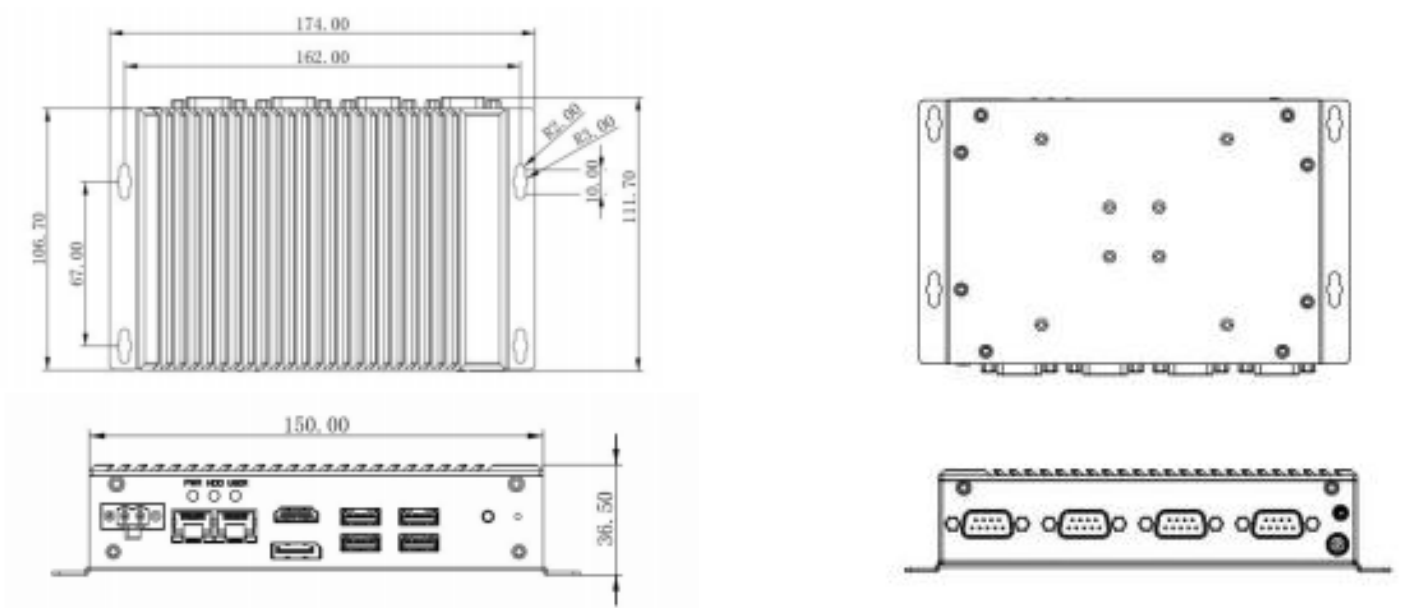

产品尺寸和接口布局：

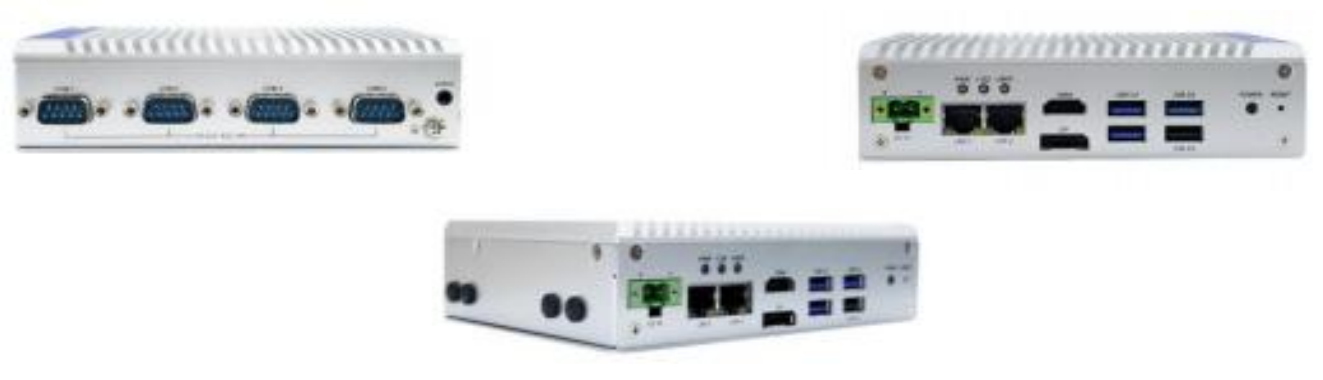

展示：
规格信息：
芯片组 | Intel® Elkhart Lake | |
处理器 | 英特尔® 赛扬® 处理器 J 系列 内核数 4 线程数 4 处理器基本频率 1.80 GHz 脉冲频率 3.00 GHz | |
内存 | 1 × DDR4 SODIMM内存插槽， 最高支持DDR4-3200单根最大32GB | |
显示接口 | DP+ HDMII 支持异步双显示 | |
显示参数 | 核显 HDMI DP | 智能英特尔® 酷睿™ 处理器的英特尔® 超核芯显卡 max resolution up to 4096x2160 max resolution up to 4096x2160 |
网络 | 网口 芯片
速率 | 2 ( RJ-45) GbE LAN1: Intel I225V/LM GbE LAN2: Intel I225V/LM 10/100/1000/2500 Mbps |
储存 | 最大数据传输速率 通道 M.2 | 600 MB/s SATA III 1 (支持2242/2280 SATA信号) |
USB | USB 2.0 1 USB 3.0 3 | |
COM | DB9 | 4 ( RS232/422/485) |
扩展 | M.2 1 ( Key-B 3042/3052支持4G/5G无线模块 USB3+PCIe x1) | |
安全加密 | TPC/TCM 1 ( SLB9670支持TPM2.0) | |
音频 | Audio 1 ( Mic-in+Line-out 单孔二合一) | |
看门狗 | 间隔 | 可编程1~255秒/分 |
电源 | DC | 12~30V 90W |
使用环境 | 储存温度/湿度 工作温度/湿度 | 温度-40℃ ~ 85℃； 相对湿度 5% ~ 95% (40℃) ， 大气压 85~105kPa 温度-20℃ ~ 60℃； 相对湿度 10% ~ 85%， 大气压 85~ 105kPa |
操作系统 | 64位 OS | Windows10， Linux |
尺寸 | LxWxH 150 x 107 x 39 (mm) | |
订购信息
整机型号 | 配 置 |
AIBOX-EHL13无扩展 | 工业准系统J6413,2*2.5GbE,3USB3,1USB2,4COM, M.2 SSD,4G_5G,无扩展,带电源 |
AIBOX-EHL13-1带扩展 | 工业 BOX整机,J6413,2*2.5GbE,4*SW LAN,16GPIO,PS2,3USB3,3USB2,6COM,M.2-3052(可选Wifi),带电源 |
AIBOX-EHL13-2带扩展 | 工业 BOX整机,J6413,2*2.5GbE,3USB3,10USB2,14COM,M.2-3052(可选Wifi),带电源 |
配件清单：
配件描述 | 规格 | 数量 |
安装固定支架 | 平直和90°安装支架各一对 | 2 |
驱动光盘 (含电子档说明书) | 1 | |
电源适配器 | 1 | |
COM和GPIO接线端子 | 2 |
