采用J6413四核SDP 10W或N6211双核6.5W CPU
整机无风扇设计,采用铝合金压铸外壳散热,高效坚固， 有效适用于多灰 尘、多振动、强干扰应用场景
单条DDR4-3200 SO-DIMM插槽支持最大32GB
支持HDMI+DP双显示
双RJ45 2.5Gb高速以太网
支持M.2 3042/3052 4G,5G模组用于新基建高铁闸机等
支持M.2 Key-M 2242/2280 SATA协议的SSD
四个RS232/422/485串口,扩展10个RS232
采用高Tg宽温PCB材质保障宽温稳定
工业级端口防护阻断静电和浪涌
规格 下载产品文件

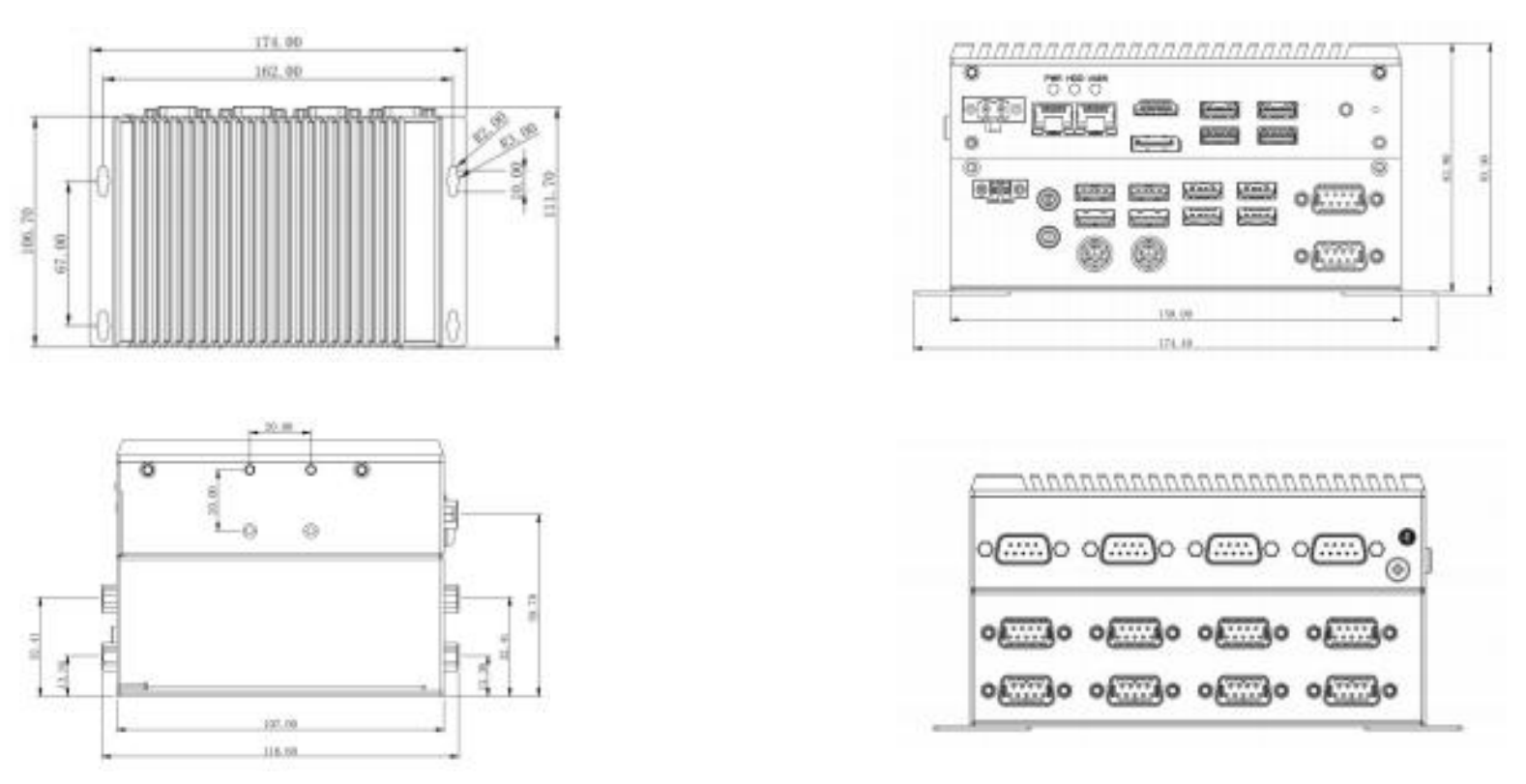

产品尺寸和接口布局：

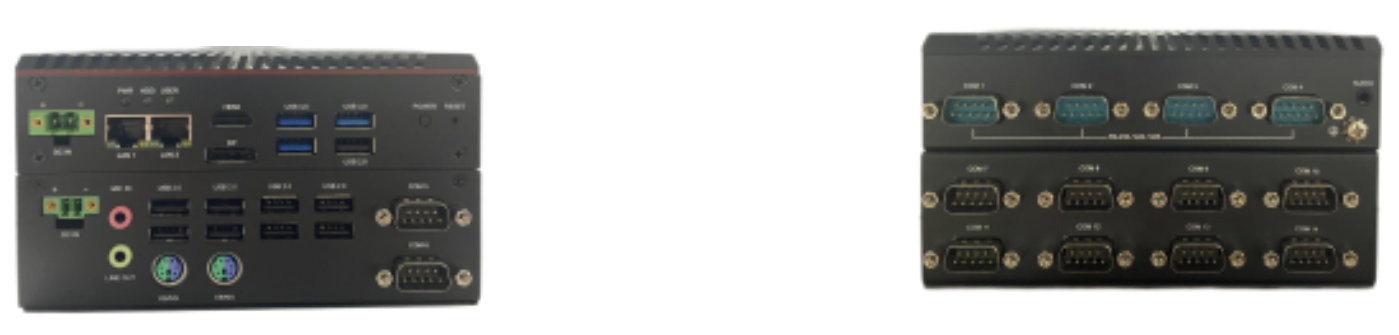

展示：
规格信息：
AIBOX-EHL-MIO2 | ||
芯片组 | Intel® Elkhart Lake | |
内存 | 1 × DDR4 SODIMM内存插槽， 最高支持DDR4-3200单根最大32GB | |
显示接口 | DP+HDMII | 支持异步双显示 |
显示参数 | 核显 | 智能英特尔® 酷睿™ 处理器的英特尔® 超核芯显卡 |
HDMI | max resolution up to 4096x2160 | |
DP | max resolution up to 4096x2160 | |
网络 | 网口 | 2xRJ45 2.5Gb高速以太网口， 4个RJ45千兆交换网口 |
储存 | 最大数据传输速率 | 600 MB/s |
通道 | SATAIII | |
M.2 | 1 (支持2242/2280 SATA信号) | |
USB | USB 2.0 | 12 ( 其中2个USB2.0采用2.0mm Wafer， 1个内置放平) |
USB 3.0 | 3 | |
COM | DB9 | 4* RS232/422/485;2*RS232 +10*RS232 |
数字I/O | GPIO | 内部预留2个2x5Pin插针， 支持8位输入和8位输出， 需要时转接 |
键盘鼠标接口 | PS2键鼠接口 | 2 |
扩展 | M.2 | 1 ( Key-B 3042/3052支持4G/5G无线模块 USB3+PCIe x1) |
安全加密 | TPC/TCM | SLB9670支持TPM2.0 |
音频 | Audio | Mic-in+Line-out |
看门狗 | 间隔 | 可编程1~255秒/分 |
电源 | DC | DC 10V~30V 2Pin接线端子输入 (从主机电源端子接入) |
使用环境 | 工作温度/湿度 | 推荐工作环境： 0℃ ~ 45℃， 相对湿度10% ~ 85%， 大气压85~105kPa 可支持宽温工作： -10℃ ~60℃， 相对湿度10% ~ 85%， 大气压85~105kPa 高温环境请确保气流0.7m/s以上， 且采用宽温外围设备(SSD,内存条,无线模块等) |
储存温度/湿度 | 温度-40℃ ~ 85℃； 相对湿度5% ~ 95%(40℃)， 大气压85~105kPa | |
操作系统 | 64位 OS | Win10 x64， Win11 x64， Linux Ubuntu 20.04 |
BIOS | AMI UEFI/Legacy BIOS | |
尺寸 | LxWxH | 150mm(W)×116mm(D)×43mm(H) |
整机参照标准 | 符合IEC 60068-2-64 ，国标GB/T 9813.4-2017(工业应用微型计算机国家标准) | |
安装方式 | 与主机组合后整体安装 | |
配件清单：
配件描述 | 规格 | 数量 |
安装固定支架 | 平直和90°安装支架各一对 | 2 |
驱动光盘 (含电子档说明书) | 1 | |
电源适配器 | 1 | |
COM和GPIO接线端子 | 2 |
订购信息：
整机型号 | 配 置 |
AIBOX-EHL13无扩展 | 工业准系统J6413,2*2.5GbE,3USB3,1USB2,4COM, M.2 SSD,4G_5G,无扩展,带电源 |
AIBOX-EHL13-1带扩展 | 工业 BOX整机,J6413,2*2.5GbE,4*SW LAN,16GPIO,PS2,3USB3,5USB2,6COM,M.2-3052(可选Wifi),带电源 |
AIBOX-EHL13-2带扩展 | 工业 BOX整机,J6413,2*2.5GbE,3USB3,10USB2,14COM,M.2-3052(可选Wifi),带电源 |
