Intel LGA1151 封装第 6/7/8/9 代 i3/i5/i7/i9/G CPU 2 条 DDR4 DIMM 内存插槽最大支持 32GB
三显/3SATA/2GbE/9USB/6COM/4PCI/3PCIe
采用高 Tg 宽温 PCB 材质保障宽温稳定
工业级端口防护阻断静电和浪涌，有效保护系统核心稳定可靠
采用工业级接口通讯芯片和 Intel 网络芯片保证数据传输的 高速稳定
优化接口和扩展槽布局有效规避业务卡相互干涉，方便用户不 同行业扩展需求
规格 下载产品文件
产品型号 | IPC-4U810 | |
产品类型 | 4U 上架式智能制造整机 | |
处理器 | Intel LGA1151 封装的第 6、7、8、9 代 i3,i5,i7,Pentium,Celeron CPU | |
芯片组 | Intel® H110 芯片组 | |
内存 | 2 × 288Pin 1866/2133MHZ DDR4 DIMM 内存插槽， 单根 16GB， 最大支持 32GB | |
显示控制器 | Intel CPU 集成显示控制器(依据所配 CPU 不同) | |
显示接口 | 三显示输出 DVI-D +VGA+HDMI, 支持独立双显, 分辨率高达 1920×2000 | |
存储 | SATA | 4 个 SATA3.0 (默认支持 3 个 SATA3.0 , 1 个 mSATA) |
SSD | 1 个 mSATA (可选 M.2 SSD) | |
USB | 4 个 USB3.0 Type A 与 RJ45 共用的 3 合 1 接口板边引出； 2 个 USB2.0 Type A 与 PS/2 共用的 3 合 1 接口板边引出； 1 个 USB2.0 Type A 板内竖插 USB 接口为 USB Dongle 预设； 2 个 USB2.0 插针板内预留装机客户机箱前面板扩展 | |
并口 | 1 个并口 | |
串口 | COM1 支持 RS232/422/485， COM2-6 支持 RS232 | |
键盘鼠标接口 | 1 个 PS/2 二合一接口与两个 USB 采用 3 合 1 连接器 | |
数字 I/O | 8 位数字 I/O， 提供电源和地， +5V 电平 | |
LPC 扩展接口 | 提供 1 个 LPC 局部总线接口可扩展串口模块等 | |
TPM 接口 | 支持一个安全芯片接口 | |
Watch Dog | 255 级可编程秒/分， 支持超时中断或系统复位 | |
BIOS | AMI UEFI BIOS | |
操作系统 | Win7/Win10/WES7/Linux , 32 位/64 位 | |
扩展总线 | 1 个 PCIe x16, 2 个 PCIe x1 (x4 连接器， x1 信号) 4 个 PCI (32bit), 1 个 Mini-PCIe (可选 SIM 卡座支持 4G 模块) | |
前置 I/O 端口 | 2 个 USB 口， 电源开关， 复位开关， 电源指示灯， 硬盘指示灯， 带锁舱门 | |
后置 I/O 端口
| 2 个千兆网口,LAN1: i219, LAN2:RTL811H(LAN2 可选 i225V); Realtek ALC897 支持 Mic-in, Spk-out; 4 个 USB3.0 Type A; 1 个 PS/2 二合一接口; 2 个 USB2.0 Type A； 三显示输出 DVI-D +VGA+HDMI; 1 COM
| |
冷却系统
| 标配 1 个 12025 风扇,带可拆卸防尘网
| |
工作环境大气条件 | 温度 0℃ ~ 45℃， 相对湿度 20% ~ 80%， 大气压 85~105kPa | |
储存环境大气条件 | 温度-40℃ ~ 55℃； 相对湿度 20% ~ 93%(40℃)， 大气压 85~105kPa | |
抗震动性能 | 工作状态 1Grms@5~500Hz , 非工作状态： 2Grms@5~500Hz | |
抗冲击性能 | 3 向， 10G ( 11ms 半正弦波) , 3 次/向 | |
整机参照标准 | 符合国标 GB/T 9813.4-2017(工业应用微信计算机国家标准) | |
电源 | 交流输入 220V,50Hz(可适应 220~242V,50~51Hz) 标配 300W ATX 电源 | |
尺寸(W*H*D) | 430mm *178mm *450mm (不含挂耳和拉手) | |
重量 | 机箱带电源约重 15KG | |

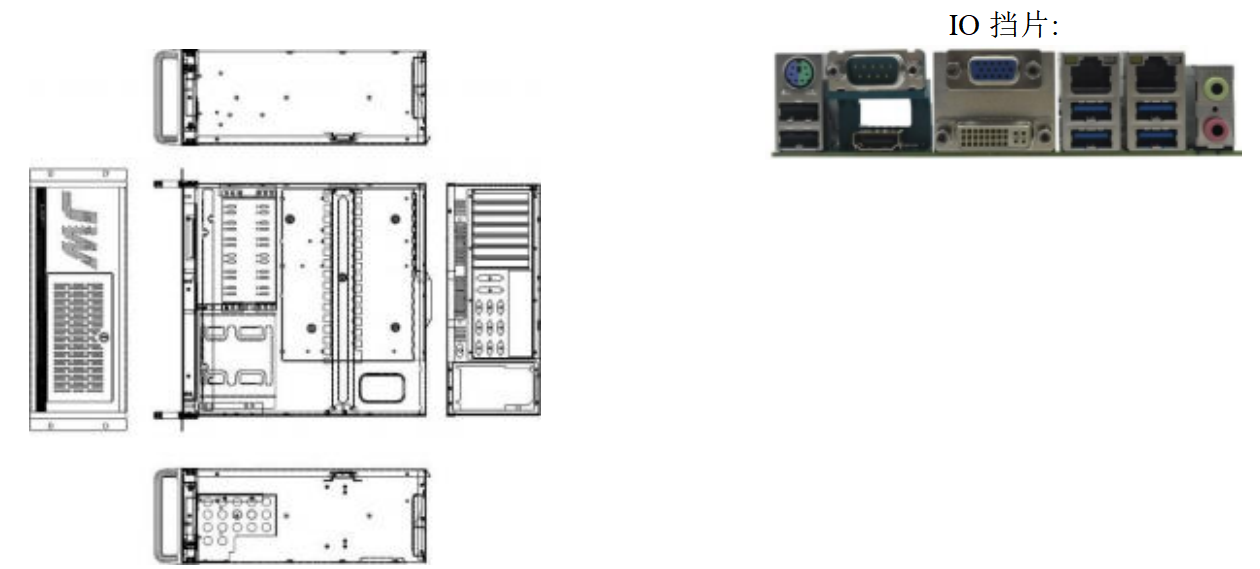

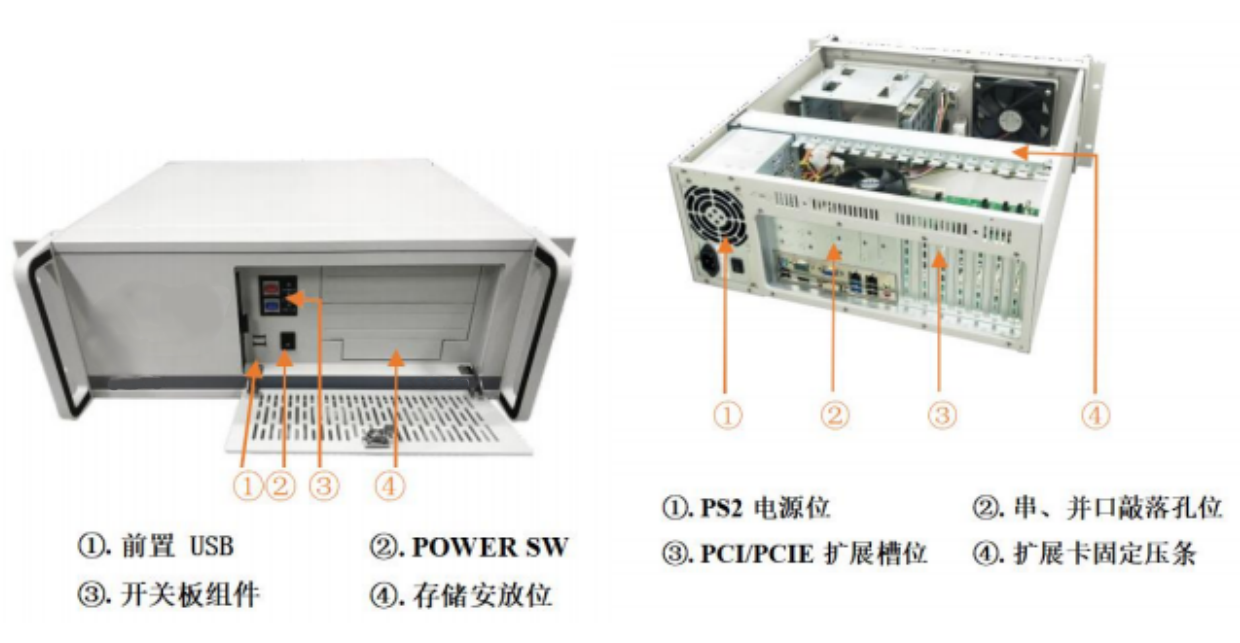

产品尺寸和接口布局：
订购信息：
产品型号 |
电源 |
2.5”位 |
3.5”位 |
5.25”位 |
USB |
COM |
槽位 |
开关 |
IPC-4U810-B | 300W | 1 | 2(+6) | 2 | 9 | 6 | 7 | ATX |

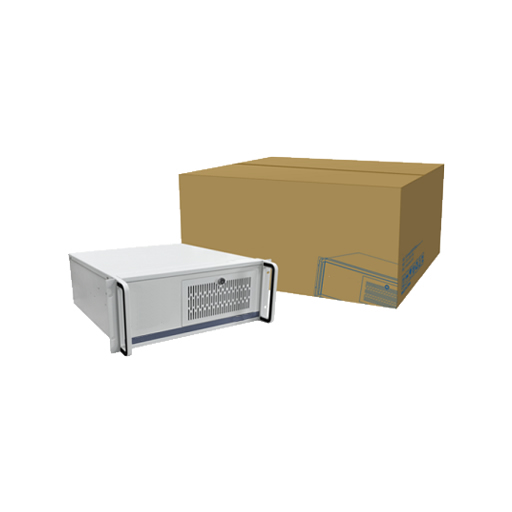

配件清单：
配件描述 |
规格 |
数量 |
扎线带 | 扎线带 白色 长度150mm LEAD-FREE | 2 |
AC 电源线 | AC 电源线 3P 10A 250V 60227 IEC53 3*0.75mm2 L=1500 AC220V 黑色 | 1 |
