支持 Intel LGA1200 封装第 10&11 代 Xeon W/i9/i7/i5/i3/G 全系 CPU,TDP 125W
4 条 DDR4 U-DIMM 插槽最大支持 128GB
6 条 PCIe 扩展槽可扩展多达 22 个千兆网口
10 个 USB3.2 高速接口可连接高清视频设备
兼容 2 个 3.5”硬盘位, 2 个 5.25”光驱位
标配 1 个 12025 风扇， 冷却效果好， 安静耐用
电源开关、复位开关、 电源指示灯、硬盘指示灯设 置在可上锁可透视的前舱门内， 有效防止未授权操作
可广泛适用于多粉尘、多油污、多振动的工业现场
符合国标 GB/T 9813.4-2017
规格 下载产品文件

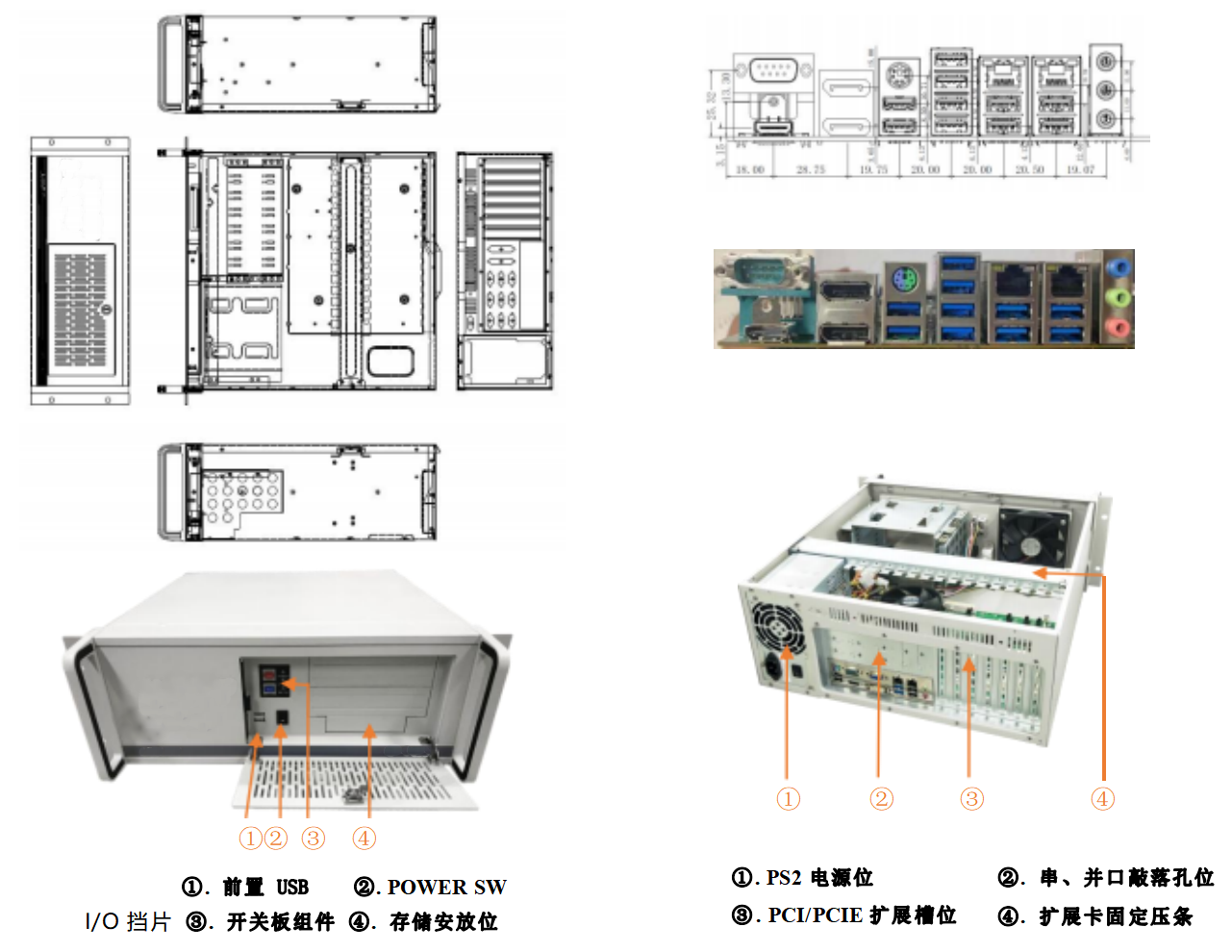

产品尺寸和接口布局：
订购信息：
产品型号 | 电源 | 2.5”位 | 3.5”位 | 5.25”位 | USB | COM | 槽位 | 开关 |
IPC-4U810-W | 750W | 1 | 2(+6) | 2 | 14 | 6 | 7 | ATX |
机箱规格：
产品型号 | IPC-4U810-W |
产品类型 | 4U 上架式智能制造整机 |
处理器 | 支持 Intel LGA1200 封装的 Gen10&11 i9/i7/i5/i3/G 全系 CPU TDP 高达 125W 可选 W580 芯片组， 支持 Xeon W-12 系列服务器 CPU |
芯片组 | Intel® Q570 芯片组， 可选 W580 芯片组 |
内 存 | 4 × 288PIN DDR4 UDIMM 内存插槽, 单根 32GB 最大支持 128GB 依据所配 CPU 支持内存规格 DDR4-2133/2400/2666/2933/3200 可选 W580 芯片组支持 ECC 内存 |
显示控制器 | Intel CPU 集成显示控制器(依据所配 CPU 不同) |
显示接口 | 四显示输出 DP+DP+HDMI+DVI-D, 支持独立三显 |
存 储 | 4 个 SATA3.0 支持 SATA RAID 0/1/5 (当 M.2 上插入 SATA SSD 时 SATA1 无信号) 1 个 M.2 2242/2280 Key-M SSD 插座支持 SATA 总线或 Nvme x4 (仅 Gen11 支持) |
音 频 | 后 IO 支持 MIC-In, Speaker-Out, Line-In 三孔音频 |
网 络 | 2 个 Intel GbE : LAN1: i225 2.5Gb; LAN2: i219V |
USB | 10 个 USB3.2 Type A 后 IO 直接引出(其中 2 个 Gen. 2 , 8 个 Gen.1) 2 个 USB2.0 板内竖插， 为 USB Dongle 预设； 2 个 USB2.0 插针 (其中 2 个插针靠后板边预留装机客户机箱前面板扩展) |
LPT 打印口 | 一个 LPT 打印口 (可编程用作 GPIO) |
串 口 | 6 串口(COM1&2 支持 RS232/422/485,COM3-6 支持 RS232) |
键盘鼠标接口 | 1 个 PS/2 二合一接口与两个 USB 采用 3 合 1 连接器 |
数字 I/O | 1 个 16 位带隔离数字 I/O， 提供电源和地， +5V 电平 |
eSPI 总线接口 | 提供 1 个 eSPI 总线接口 ( 2x6Pin wafer 可扩展多四个 RS232/RS422/485 串口) |
TPM/TCM 接口 | SPI 接口可支持安全加密模块 |
电 源 | ATX 电源， 支持 ATX/AT 开关机模式 |
扩展总线 | 2 个 x16 插槽 (当远端 x16 槽插卡时 2 个 x16 槽自动配置为 x8 信号； 无插卡时近端 PCIe x16) 4 个 PCIe x4 扩展槽 (其中 3 个 x4, 1 个 x1)， 1 个 PCI (32bit) 1 个 2.5”SSD 固态盘预备安装位 |
2.5”驱动器预备位 | |
3.5”驱动器预备位 | 2 个带减震的 3.5”硬盘安装位, (可选 2+6 盘位) |
5.25”驱动器预备位 | 2 个带减震的 5.25”光驱安装位， 不配时以空白挡板遮挡 |
前置 I/O 端口 | 2 个 USB 口， 电源开关， 复位开关， 电源指示灯， 硬盘指示灯， 带锁舱门 |
扩展槽位 | 提供 7 个全高 PCI/PCIE 扩展槽位， 带压条和固定架 |
冷却系统 | 标配 1 个 12025 风扇,带可拆卸防尘网 |
工作环境大气条件 | 温度 0℃ ~ 45℃， 相对湿度 20% ~ 80%， 大气压 85~105kPa |
储存环境大气条件 | 温度-40℃ ~ 55℃； 相对湿度 20% ~ 93%(40℃)， 大气压 85~105kPa |
抗震动性能 | 工作状态1Grms@5~500Hz , 非工作状态： 2Grms@5~500Hz |
抗冲击性能 | 3 向， 10G ( 11ms 半正弦波) , 3 次/向 |
整机参照标准 | 符合国标GB/T 9813.4-2017(工业应用微信计算机国家标准) |
电源 | 交流输入 220V,50Hz(可适应 220~242V,50~51Hz) 750W 电源 |
尺寸(W*H*D) | 430mm *178mm *450mm (不含挂耳和拉手) |
重量 | 机箱带电源约重 15KG |
配件清单：
配件描述 | 规格 | 数量 |
扎线带 | 扎线带 白色 长度 150mm LEAD-FREE | 2 |
AC 电源线 | AC 电源线 3P 10A 250V 60227 IEC53 3*0.75mm2 L=1500 AC220V 黑色 | 1 |
