板贴 Intel3965U/i5-7200U/i7-7500U CPU
整机无风扇设计，直接采用铝合金压铸外 壳散热高效坚固，应对多灰尘、多振动、强 干扰
三个 Intel 千兆网口满足工业机器人和机器 视觉对网口高速稳定的要求
丰富工业I/O:4COM,6USB,SMBus,16bit GPIO, mSATA,Mini-PCIe,12-24V DC宽压输入
一个 DDR4 SODIMM 内存插槽最大支持 16GB
采用高 Tg 宽温 PCB 材质保障宽温稳定
工业级端口防护阻断静电和浪涌，有效保 护系统核心稳定可靠
采用工业级接口芯片保证数据稳定可靠
规格 下载产品文件

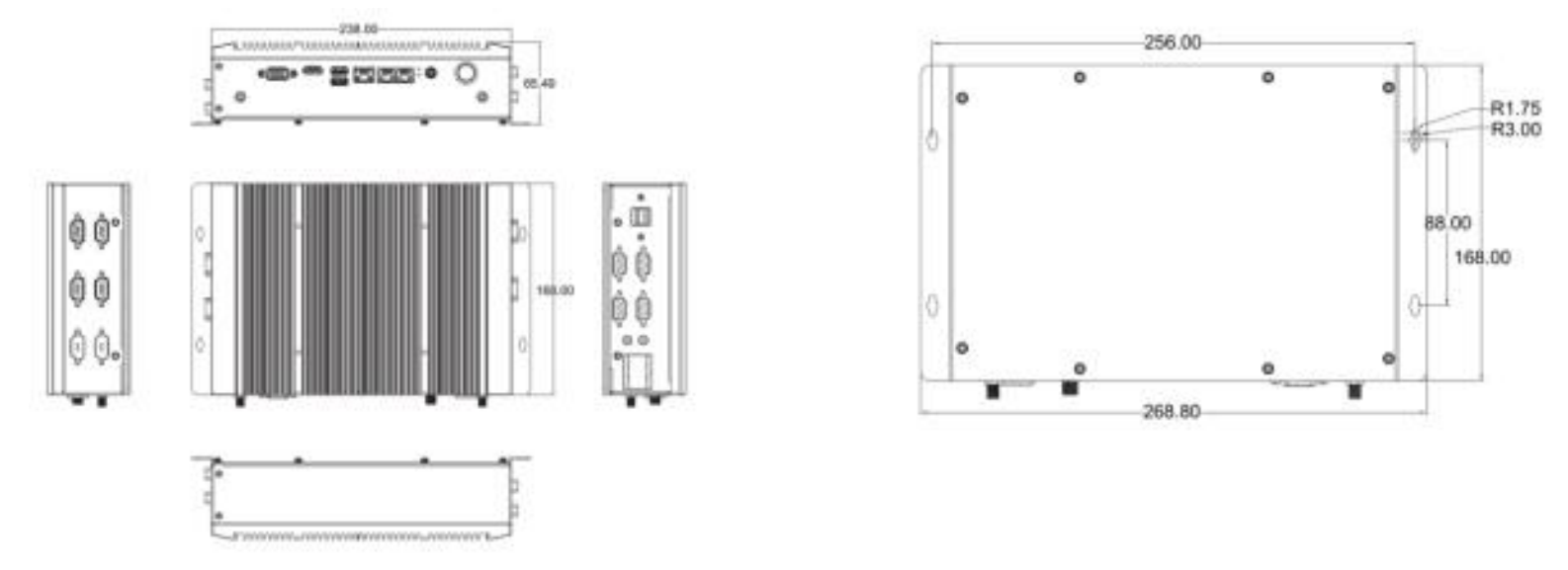

产品尺寸和接口布局：
订购信息：
整机型号 | 芯片组 | 内存 | 显示 | 存储 | USB3 | USB2 | COM | LAN | PCIe |
AIBOX-KBU65 | 3965U | 1SODIMM | 三显 | 1SATA 1mSATA | 2 | 4 | 4(8) | 3 | 2PCIe |
AIBOX-KBUi5 | i5-7200U | 1SODIMM | 三显 | 1SATA 1mSATA | 2 | 4 | 4(8) | 3 | 2PCIe |
AIBOX-KBUi7 | i7-7500U | 1SODIMM | 三显 | 1SATA 1mSATA | 2 | 4 | 4(8) | 3 | 2PCIe |
配件清单：
配件描述 | 规格 | 数量 |
SATA 硬盘转接线 | SATA-7P(母)/带金属弹片/带 SATA 电源线 | 1 |
驱动光盘 (含电子档说明书) | 1 | |
电源适配器 | 1 | |
数字 I/O 接线端子 | 2 |
产品规格：
产品型号 | AIBOX-KBU | |
产品类型 | 无风扇低功耗智能制造整机 | |
处理器 | 板贴 Intel3965U 或 i5-7200U 或 i7-7500U CPU | |
芯片组 | Intel® SKL/KBL-U SOC | |
内存 | 支持 1 个 DDR4 SO-DIMM 内存插槽， MAX 16GB | |
显示控制器 | Intel SKL/KBL 集成 HD Graphics 620/520/510 | |
显示接口 | 三显示输出 VGA+HDMI+LVDS， 支持独立双显，最大分辨率 1920×2000 | |
存储 | SATA | 主板支持 1 个 SATA，整机支持一个 2.5" SATA HDD/SSD Bays |
SSD | 支持一个 mSATA (与 Mini PCIe Co-Lay， 默认 mSATA) | |
音频 | 支持 Mic-in, Spk-out | |
网络 | 3 个 Intel RJ45 千兆网络接口 | |
USB | 2 个板边 USB3.0, 4 个板内 USB2.0 插针 | |
SM bus/I²C 接口 | 1 个 SM bus 总线扩展 | |
串口 | COM1 支持 RS232/422/485, COM2~4 支持全功能 RS232 | |
PS2 键鼠/LPT 接口 | 不支持 | |
数字 I/O | 2 个 8 位共 16 位数字 I/O, 提供电源和地， +5V 电平输出 | |
LPC 扩展接口 | 提供 1 个 LPC 局部总线接口可扩展 4 串口模块 | |
TPM 接口 | 支持一个安全芯片接口 | |
电源 | 支持 12~24V DC 宽电压输入，支持 DC-Jack 与 ATX4Pin 两种输入 2 选 1 | |
扩展总线 | 1 个 Mini-PCIe (有 SIM 卡座支持 4G 模块) ， 1 个 mSATA 与 Mini PCIe Co-Lay (默认 mSATA) | |
工作环境大气条件 | 温度 0℃~40℃ (可选-40~70℃) ，相对湿度 20%~80%，大气压 85~105kPa | |
储存环境大气条件 | 温度-40℃~80℃； 相对湿度 20%~93%(40℃)，大气压 85~105kPa | |
抗震动性能 | 工作状态1Grms@5~500Hz , 非工作状态： 2Grms@5~500Hz | |
抗冲击性能 | 3 向， 10G (11ms 半正弦波) , 3 次/向 | |
Watch Dog | 255 级可编程秒/分，支持超时中断或系统复位 | |
BIOS | AMI UEFI BIOS | |
操作系统 | Win7/Win10/WES7/Linux , 32bit/64bit | |
PCB 配色要求 | PCB 采用工业绿喷涂 | |
尺寸(LxWxH) | 268mm x 168mm x 65mm (不带固定底板 238x168x65mm) | |
产品尺寸和接口布局：
订购信息：
整机型号 | 芯片组 | 内存 | 显示 | 存储 | USB3 | USB2 | COM | LAN | PCIe |
AIBOX-KBU65 | 3965U | 1SODIMM | 三显 | 1SATA 1mSATA | 2 | 4 | 4(8) | 3 | 2PCIe |
AIBOX-KBUi5 | i5-7200U | 1SODIMM | 三显 | 1SATA 1mSATA | 2 | 4 | 4(8) | 3 | 2PCIe |
AIBOX-KBUi7 | i7-7500U | 1SODIMM | 三显 | 1SATA 1mSATA | 2 | 4 | 4(8) | 3 | 2PCIe |
配件清单：
配件描述 | 规格 | 数量 |
SATA 硬盘转接线 | SATA-7P(母)/带金属弹片/带 SATA 电源线 | 1 |
驱动光盘 (含电子档说明书) | 1 | |
电源适配器 | 1 | |
数字 I/O 接线端子 | 2 |
产品规格：
产品型号 | AIBOX-KBU | |
产品类型 | 无风扇低功耗智能制造整机 | |
处理器 | 板贴 Intel3965U 或 i5-7200U 或 i7-7500U CPU | |
芯片组 | Intel® SKL/KBL-U SOC | |
内存 | 支持 1 个 DDR4 SO-DIMM 内存插槽， MAX 16GB | |
显示控制器 | Intel SKL/KBL 集成 HD Graphics 620/520/510 | |
显示接口 | 三显示输出 VGA+HDMI+LVDS， 支持独立双显，最大分辨率 1920×2000 | |
存储 | SATA | 主板支持 1 个 SATA，整机支持一个 2.5" SATA HDD/SSD Bays |
SSD | 支持一个 mSATA (与 Mini PCIe Co-Lay， 默认 mSATA) | |
音频 | 支持 Mic-in, Spk-out | |
网络 | 3 个 Intel RJ45 千兆网络接口 | |
USB | 2 个板边 USB3.0, 4 个板内 USB2.0 插针 | |
SM bus/I²C 接口 | 1 个 SM bus 总线扩展 | |
串口 | COM1 支持 RS232/422/485, COM2~4 支持全功能 RS232 | |
PS2 键鼠/LPT 接口 | 不支持 | |
数字 I/O | 2 个 8 位共 16 位数字 I/O, 提供电源和地， +5V 电平输出 | |
LPC 扩展接口 | 提供 1 个 LPC 局部总线接口可扩展 4 串口模块 | |
TPM 接口 | 支持一个安全芯片接口 | |
电源 | 支持 12~24V DC 宽电压输入，支持 DC-Jack 与 ATX4Pin 两种输入 2 选 1 | |
扩展总线 | 1 个 Mini-PCIe (有 SIM 卡座支持 4G 模块) ， 1 个 mSATA 与 Mini PCIe Co-Lay (默认 mSATA) | |
工作环境大气条件 | 温度 0℃~40℃ (可选-40~70℃) ，相对湿度 20%~80%，大气压 85~105kPa | |
储存环境大气条件 | 温度-40℃~80℃； 相对湿度 20%~93%(40℃)，大气压 85~105kPa | |
抗震动性能 | 工作状态1Grms@5~500Hz , 非工作状态： 2Grms@5~500Hz | |
抗冲击性能 | 3 向， 10G (11ms 半正弦波) , 3 次/向 | |
Watch Dog | 255 级可编程秒/分，支持超时中断或系统复位 | |
BIOS | AMI UEFI BIOS | |
操作系统 | Win7/Win10/WES7/Linux , 32bit/64bit | |
PCB 配色要求 | PCB 采用工业绿喷涂 | |
尺寸(LxWxH) | 268mm x 168mm x 65mm (不带固定底板 238x168x65mm) | |
