支持全系列 LGA1200 Gen.10&11W/i9/i7/i5/i3/G TDP 65W(可设置)
主机无风设计,高性能可选有风,采用铝合金压铸外壳散热 高效坚固， 应对多灰尘、多振动、强干扰
标配 2 个 Intel 千兆网口高配 6 个带浪涌防护
16 路可编程带隔离的数字量输入输出
标配6COM,2个RS232/485 (可扩10串)
DVI/VGA/DP/HDMI 四口三显
标配 2 个高配 8 个 USB3.2, 1 个内部加密口
支持全长 GPU 和 AI 算力卡应用于深度学习
规格 下载产品文件
CPU | 支持 Intel LGA1200 封装的 Gen10&11 i9/i7/i5/i3/G 全系 CPU TDP 高达 125W W580 更可支持 Gen10&11 Xeon W 系列服务器 CPU |
桥片 | Intel® H510 芯片组， 高配可选 W580 芯片组 |
显卡 | Intel CPU 集成显示控制器(依据所配 CPU 不同) |
内存 | 2 条 260Pin DDR4 SO-DIMM 内存插槽 依据所配 CPU 支持内存规格 DDR4- 2133/2400/2666/2933/3200(W580 支持 ECC) 单根 32GB 最大支持 64GB |
系统 | Win10 x64， Win11 x64， Linux Ubuntu 18.04 |
BIOS | AMI UEFI BIOS |
存储 | 标配2个SATA3.0 (预留两个2.5寸硬盘安装支架) 1个M.2 2280 Key-M 10代CPU支持SATA,11代支持SATA/nVME自适应， 高配支持多1个M.2 2280 Key-M支持nVME协议的SSD |
音频 | 前IO支持 MIC-In, Speaker-Out两孔音频 |
网络 | 标配2个高配6个Intel高速网口:LAN1 i219V,LAN2用i225-LM支持Vpro， 其他i225V |
显示接口 | 四显示输出DP+HDMI+ VGA+DVI-D, 标配双显， 高配三显 |
SMbus/I²C 接口 | 一个4Pin SM Bus接口 |
USB接口 | 标配2个高配8个USB3.2 Gen.1 Type A机箱前后面板直接引出； 1个USB3.0板内竖插， 为USB Dongle预设； |
串口 | 6个串口： COM1&2支持RS232/485, COM3~6支持RS232 (可选串口模块扩展多4个RS232或4个RS485串口) |
扩展 | 1个PCIe x16, 1个PCIe x1 (W580时为x4) , 2个PCI扩展， 1个Mini-PCIe扩展 1个M.2 Key-B 3042/3052带SIM卡支持4G/5G模块(USB3+PCIex1) |
PS2 键鼠/LPT 接口 | 前面板PS/2键盘和鼠标 |
数字 I/O | 16位数字I/O带MOS隔离， 提供电源和地， +5V电平 |
TPM 接口 | 板载加密芯片SLB9670(SLB9672)支持TPM2.0(默认) / BOM可选TCM芯片 |
电源输入 | 主机12V~30V宽压直流输入 (白色8PinATX插头) , 带灯电源开关， 硬盘指示灯和报警灯 GPU卡独立供电12V@20~30A(支持大卡)采用2个黑色6+2Pin端子直接输入 |
产品尺寸 | 整机尺寸： 358mm x 230mm×189mm 可扩展PCIE卡最大尺寸： 316mm x 158mm × 60mm 可扩展PCI卡最大尺寸： 175mm x 120mm x 20mm |
工作环境大气条件 | 当使用常温内存和存储时： 0℃ ~ 45℃， 相对湿度20% ~ 80%， 大气压85~105kPa 当使用宽温内存和存储时： -10~60℃， 相对湿度20% ~ 80%， 大气压85~105kPa |
储存环境大气条件 | 温度-40℃ ~ 80℃； 相对湿度20% ~ 90%(40℃)， 大气压85~105kPa |
抗震动性能 | 当使用2.5”HDD： 工作状态1Grms@5~500Hz , 非工作状态： 2Grms@5~500Hz 当使用SSD固态盘： 工作状态3Grms@5~500Hz , 非工作状态： 3Grms@5~500Hz |

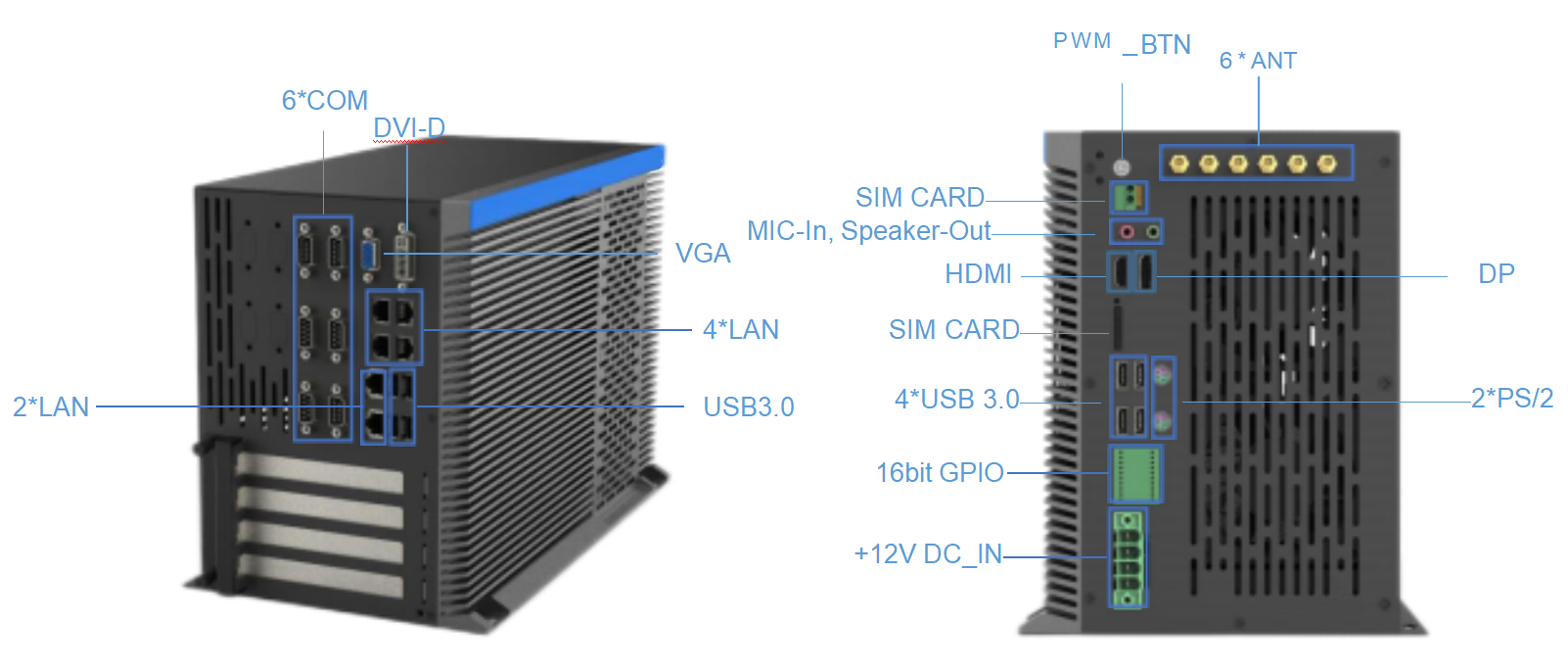

产品图示：

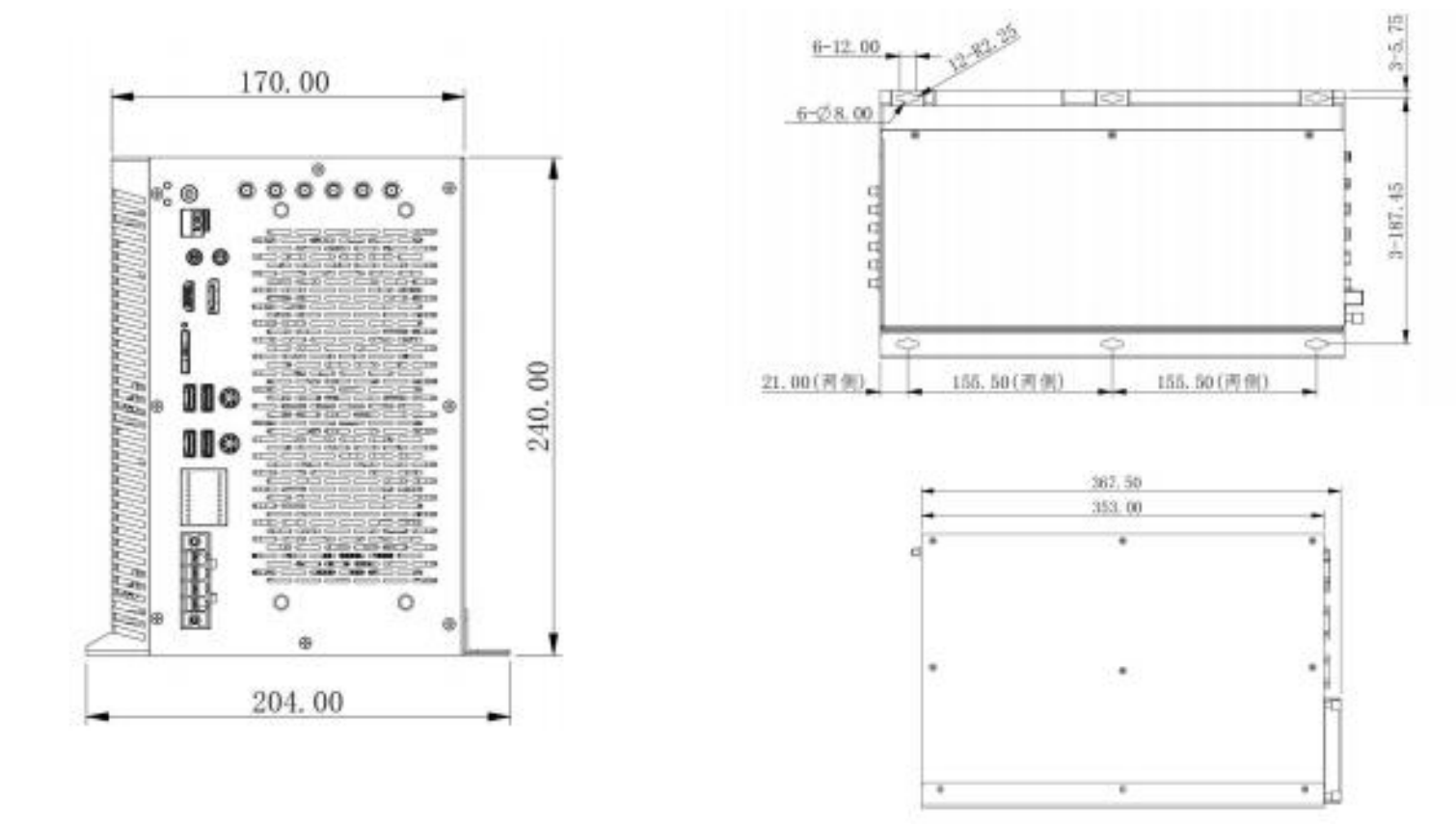

产品尺寸图：
产品选型：
产品型号 | 描述 |
AIBOX-1200 标配 | H510/2LAN/2USB3/6USB2/6COM/16GPIO/PCIex16/PCIeX1/M2-2280SATA/M2-3052/M2-2230/Mini- PCIe/360W 电源 |
AIBOX-1200W 高配 | W580/6LAN/8USB3/4USB2/6COM/16GPIO/PCIex16/PCIeX4/2*M2-2280nVME/Raid01, M2-3052/ Mini-PCIe/500W 电源 |
