采用可更换的 LGA1151 封装第 6/7/8/9 代 i3/i5/i7/i9/G 嵌入式 T 系列 35W CPU
整机无风扇设计， 采用铝合金压铸外壳散热高效坚固， 应对多灰尘、多振动、强干扰
4 个 Intel 千兆网口， 带浪涌防护
支持最新 5G 兼容 4G 网络适配 5G 新基建
标配6COM,2个RS232/485 (可扩10串)
8 路可编程带隔离的数字量输入输出
VGA/DVI/HDMI(可选 LVDS)四口三显
4 个 USB3.0, 4 个 USB2.0,1 个内部加密口
支持 PCI/PCIe/Mini PCIe 总线插槽扩展
支持 Win7/Win10/WES7/Linux , 32 位/64 位
规格 下载产品文件
系统主控 | CPU | 采用可更换的 LGA1151 封装第 6/7/8/9 代 i3/i5/i7/i9/G 嵌入式 T 系列 35W CPU |
桥片 | 优化设计的 H110 芯片组 (C236 支持 E3 V5&V6 CPU， 三显， SATA Raid) | |
BIOS | AMI UEFI BIOS， RCT 计时时钟精度 30PPM 以内 | |
显卡 | 芯片 | Intel CPU 集成显示控制器(依据所配 CPU 不同) |
多显支持 | 四显接口 VGA、DVI-D、HDMI、可选 LVDS (eDP 和 LVDS 二选一) | |
H110 | 支持任意两口的异步双显 | |
C236 | 支持任意三口的异步三显 | |
内存 | 类型 | 2 个 260Pin DDR4 SO-DIMM 插槽支持单条 16GB 最高可达 32GB 系统内存 |
最大容量 | 支持DDR4 单根最大32GB,依据不同CPU,可分别支持内存规格DDR4-2133/2400/2666 | |
网卡IC | H110 | 4*LAN ( 2 个 Intel GbE , LAN1: i219LM, LAN2: i211AT) |
C236 | 4*LAN ( LAN1: i219LM, LAN2、3、4: i211AT， 共 4 个 intel 千兆接口) | |
存储 | 类型 | 2 个 SATA3.0, (C236 支持 Raid0, 1) 1 个 mSATA； 1 个 M.2 2242/2280 SATA SSD (C236 支持 nVME x4) |
串口 | 类型 | 后 I/O 6 个串口： COM1&2 支持四线 RS232/485, COM3~6 支持 RS232 (可选串口模块扩展多 4 个 RS232 或 4 个 RS485 串口) |
I²C/SM bus | 类型 | 一个 4Pin SM Bus 接口 |
音频 | Audio | 支持 Audio-Out, Mic-in, Line-out 三个音频插孔,预留支持带功放数字音频输出(4Pin wafer) |
键盘鼠标接口 | 类型 | 前面板 PS/2 键盘和鼠标 |
数字I/O | 类型 | 带隔离的 8 位数字 I/O， 提供电源和地， +5V 电平 |
LPC 扩展接口 | LPC 总线可扩展 TPM、TCM 加密模块、串口模块 | |
扩展总线 | 类型 | 主板预留 1 个 PCIe x16, 1 个 PCIe x1 ( C236 时为 x4) , 1 个 Mini-PCIe 扩展 1 个 M.2 B-Key 3042/3052 带 SIM 卡支持 4G/5G 模块(USB3+PCIex1) |
软件功能 | 系统支持 | Win7/Win10/WES7/Linux , 32 位/64 位 |
看门狗 | 255 级 WDT,可编程秒/分， 支持超时中断或系统复位 | |
电源 | 电源输入 | 12V~30V 宽压直流输入 (凤凰端子) ， 后 I/O 电源开关接口、电源和硬盘指示灯 |
冷却系统 | 当使用高发热扩展设备时可选配 2 个 5010 机箱风扇 | |
产品尺寸 | Size | 不带扩展： 257mm(W)×191mm(D)×79mm(H) 带 2 扩展： 257mm(W)×191mm(D)×134mm(H) 带 4 扩展： 257mm(W)×191mm(D)×189mm(H) |
温度湿度要求 | 工作温度、湿度要求 | 当使用常温内存和存储时： 0℃ ~ 45℃， 相对湿度 20% ~ 80%， 大气压 85~105kPa 当使用宽温内存和存储时： -10~60℃， 相对湿度 20% ~ 80%， 大气压 85~105kPa |
存储温度湿度要求: | 温度-40℃ ~ 80℃； 相对湿度 20% ~ 90%(40℃)， 大气压 85~105kPa | |
抗震动性能 | 当使用2.5”HDD： 工作状态1Grms@5~500Hz , 非工作状态： 2Grms@5~500Hz 当使用SSD固态盘： 工作状态3Grms@5~500Hz , 非工作状态： 3Grms@5~500Hz | |
抗冲击性能 | 使用 SSD 固态盘： 工作状态,15G@11ms 半正弦波, 3 向,3 次/向， 非工作状态： 50G | |
整机参照标准 | 符合国标GB/T 9813.4-2017(工业应用微型计算机国家标准) | |
重量 | 不带扩展整机净重约 3.0KG |

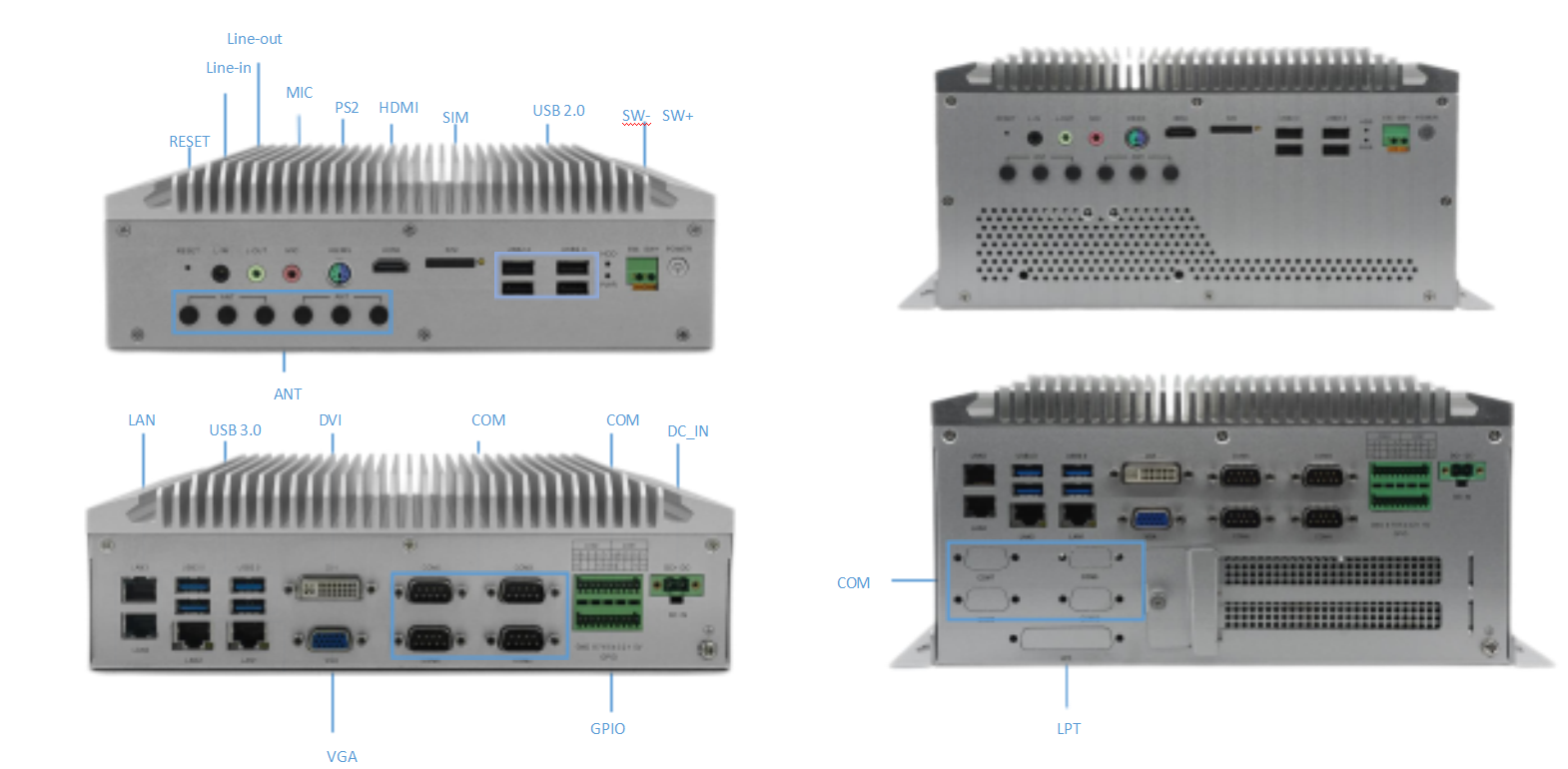

产品图示：

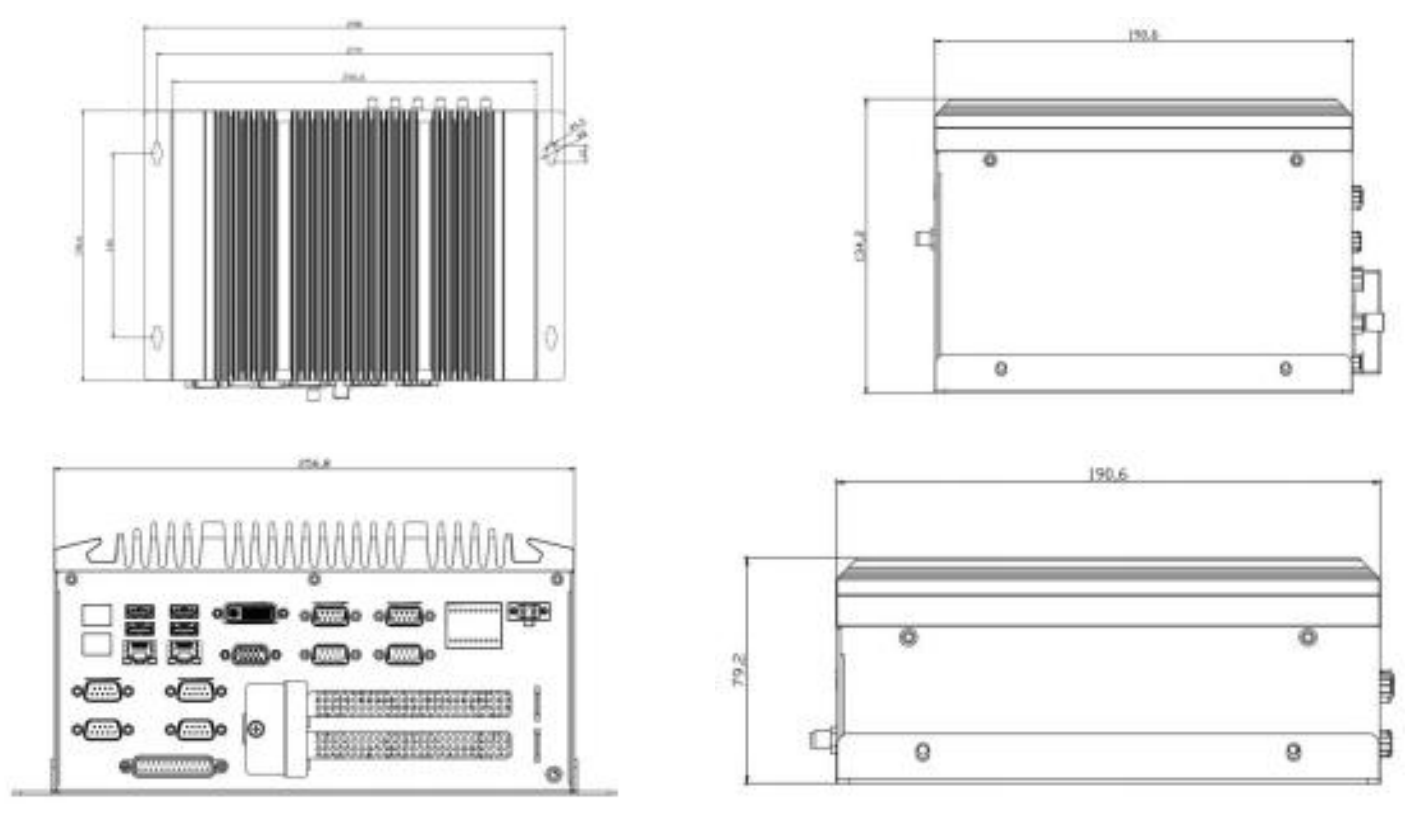

产品尺寸图：
产品型号 | 描述 |
AIBOX-1151 无扩展 | 工业准系统,H110 芯片,4LAN,2SATA3.0, mSATA； M.2,4G_5G,不带扩展,带电源 |
AIBOX-1151-C236 无扩展 | 工业准系统,C236 芯片,4LAN,2SATA3.0, mSATA； M.2,4G_5G,不带扩展,带电源 |
AIBOX-1151-2P 两扩展 | 工业准系统,H110,4LAN,2PCI,2SATA3.0, 1mSATA； 1M.2,4G_5G,可选风扇,带电源 |
AIBOX-1151-1E1P 两扩展 | 工业准系统,H110,4LAN,1PCIe x16,1PCI,2SATA3.0, 1mSATA； 1M.2,4G_5G,可选风扇,带电源 |
AIBOX-1151-2E 两扩展 | 工业准系统,H110,4LAN,1PCIe x16,1PCIe x1,2SATA3.0, 1mSATA； 1M.2,4G_5G,可选风扇,带电源 |
AIBOX-1151-2E236 两扩展 | 工业准系统,C236,4LAN,PCIex16,1PCIex4,2SATA3.0, 1mSATA； 1M.2,4G_5G,可风扇,带电源 |
