支持 Intel LGA1700 封装第 12&13 代 i9/i7/i5/i3/G 全系CPU,TDP 125W
4 条 DDR5 U-DIMM 插槽最大支持 128GB
5 条 PCIe 扩展槽可扩展多达 22 个千兆网口
10 个 USB3.2 高速接口可连接高清视频设备
四口三显/4SATA/2GbE/14USB/6COM/1PCI/6PCIe
采用高 Tg 宽温 PCB 材质保障宽温稳定
工业级端口防护阻断静电和浪涌，有效保护系统核心稳定可靠
采用工业级接口芯片和 Intel 网络芯片保证数据传输的高速稳定
优化接口和扩展槽布局有效规避业务卡相互干涉，方便用户不同行业扩展需求
支持 PCIe 5.0 高性能 GPU 卡应用于 AI 深度学习和机器视觉
规格 下载产品文件

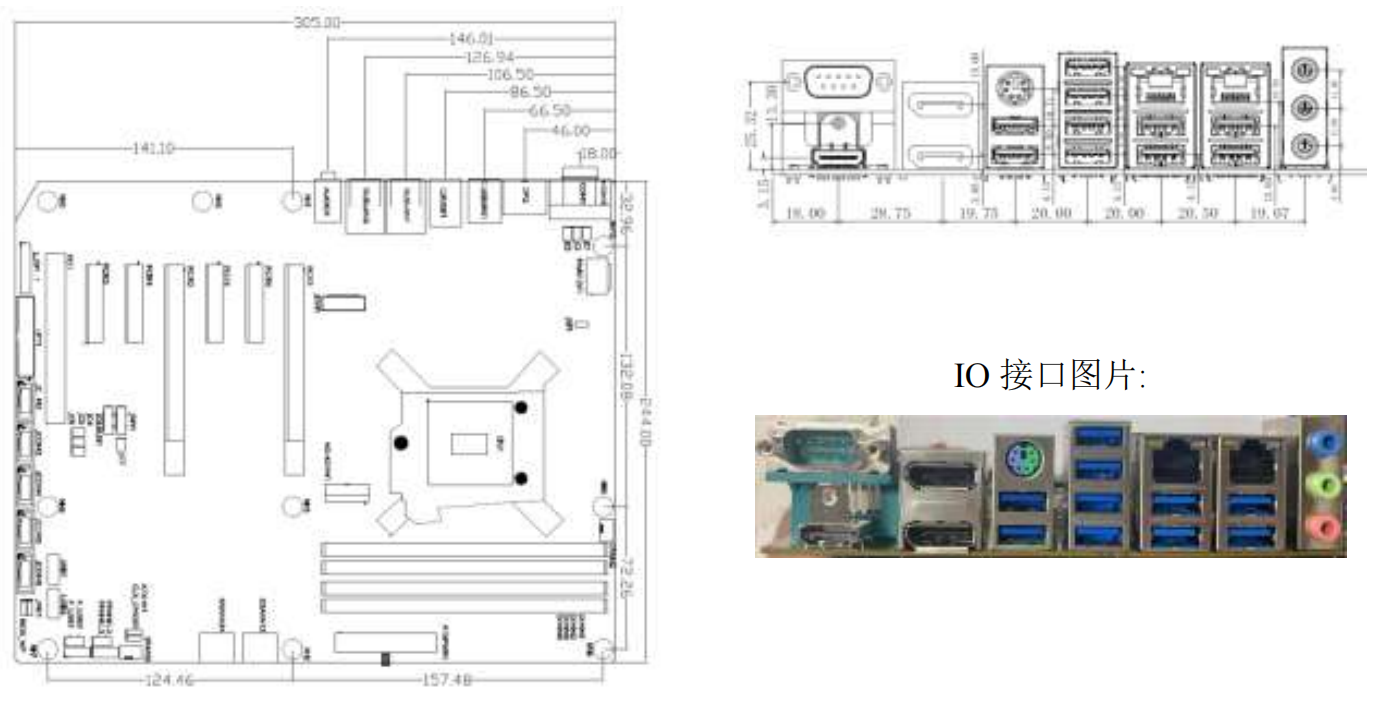

产品尺寸和接口布局：
订购信息：
产品型号 |
芯片组 |
内存 |
显示 |
存储 |
USB3 |
USB2 |
COM |
LAN |
PCI |
PCIe |
AIoT0-W680 | W680 | 4 DDR5 | 4(3) | 4SATA | 10 | 4 | 6 | 2 | 2PCI | 5PCIe |
AIoT0-Z690 | Z690 | 4 DDR5 | 4(3) | 4SATA | 10 | 4 | 6 | 2 | 2PCI | 5PCIe |
配件清单：
配件描述 |
规格 |
数量 |
SATA 硬盘转接线 | SATA-7P(母)/带金属弹片/L=550 | 1 |
COM 转接线 | 简牛 2.54mm 2*5Pin(母）Pin10 塞孔转 DB9(公)/ L=300 | 5 |
专用 I/O 挡片 | 加厚带导电布不锈钢专用后 I/O 挡片 | 1 |
产品规格：
产品型号 | AIoT0-W680 |
产品类型 | 标准 ATX 工业大母板 |
处理器 | 支持 Intel LGA1700 封装的 Gen12&13 i9/i7/i5/i3/G 全系 CPU TDP 高达 125W |
芯片组 | Intel® W680 芯片组 |
内 存 | 4× 288Pin DDR5 UDIMM 内存插槽, 单根 32GB 最大支持 128GB 依据所配 CPU 支持内存规格 DDR5-4400/4800/5200/5600 |
显示控制器 | Intel CPU 集成显示控制器(依据所配 CPU 不同) |
显示接口
存 储 | 四显示输出 DP+DP+HDMI+DVI-D, 支持三显 4 个 SATA 3.0 (6 Gb/s) Ports 2 个 M.2 2242/2280 Key-M 支持 Nvme (靠 CPU 支持 SATA/Nvme 自适应) |
音 频 网 络 | 后 IO 支持 MIC-In, Speaker-Out, Line-In 三孔音频 2 个 Intel 高速以太网口: LAN1: i226LM 2.5Gb; LAN2: i219V |
USB
LPT 打印口 | 10 个 USB3.2 Type A 后 IO 直接引出(其中 2 个 Gen2 , 8 个 Gen1) 2 个 USB2.0 板内竖插，为 USB Dongle 预设； 2 个 USB2.0 插针（其中 2 个插针靠板边预留机箱前面板扩展） 一个 LPT 打印口 |
串 口 | 6 串口(COM1&2 支持 RS232/422/485,COM3-6 支持 RS232) |
键盘鼠标接口 | 1 个 PS/2 二合一接口与两个 USB 采用 3 合 1 连接器 |
数字 I/O | 1 个 16 位带隔离数字 I/O，提供电源和地，+5V 电平 |
eSPI 总线接口 | 提供 1 个 eSPI 总线接口（2x6Pin wafer 可扩展多四个 RS232 或 RS422/485 串口） |
TPM/TCM 接口 电 源 | 板载加密芯片 SLB9670(SLB9672)支持 TPM2.0(默认) / BOM 可选 TCM 芯片 ATX 电源供电，支持 ATX/AT 开关机模式 |
扩展总线
工作环境大气条件 | 1 个 PCIe x16 插槽支持 PCIe 5.0 最大数据带宽可达 64GT/s 1 个 PCIe x16 插槽(x4 信号)支持 PCIe 4.0 最大数据带宽可达 8GT/s 1 个 PCIe x4 插槽支持 PCIe 4.0 最大数据带宽可达 8GT/s 2 个 PCIe x4 插槽支持 PCIe 3.0 最大数据带宽可达 4GT/s 2 个标准 PCI 插槽(32bit) 温度范围-10℃～60℃，相对湿度 10%～85%，大气压 85~105kPa |
储存环境大气条件 Watch Dog | 温度-40℃～85℃；相对湿度 5%～95%(40℃)，大气压 85~105kPa 255 级可编程秒/分，支持超时中断或系统复位 |
BIOS 操作系统 | AMI UEFI BIOS Win10 x64，Win11 x64，Linux Ubuntu 18.04 |
PCB 外观配色 PCB 尺寸（LxWxH） | PCB 采用绿油305mm X 244mm |
产品尺寸和接口布局：
订购信息：
产品型号 |
芯片组 |
内存 |
显示 |
存储 |
USB3 |
USB2 |
COM |
LAN |
PCI |
PCIe |
AIoT0-W680 | W680 | 4 DDR5 | 4(3) | 4SATA | 10 | 4 | 6 | 2 | 2PCI | 5PCIe |
AIoT0-Z690 | Z690 | 4 DDR5 | 4(3) | 4SATA | 10 | 4 | 6 | 2 | 2PCI | 5PCIe |
配件清单：
配件描述 |
规格 |
数量 |
SATA 硬盘转接线 | SATA-7P(母)/带金属弹片/L=550 | 1 |
COM 转接线 | 简牛 2.54mm 2*5Pin(母）Pin10 塞孔转 DB9(公)/ L=300 | 5 |
专用 I/O 挡片 | 加厚带导电布不锈钢专用后 I/O 挡片 | 1 |
产品规格：
产品型号 | AIoT0-W680 |
产品类型 | 标准 ATX 工业大母板 |
处理器 | 支持 Intel LGA1700 封装的 Gen12&13 i9/i7/i5/i3/G 全系 CPU TDP 高达 125W |
芯片组 | Intel® W680 芯片组 |
内 存 | 4× 288Pin DDR5 UDIMM 内存插槽, 单根 32GB 最大支持 128GB 依据所配 CPU 支持内存规格 DDR5-4400/4800/5200/5600 |
显示控制器 | Intel CPU 集成显示控制器(依据所配 CPU 不同) |
显示接口
存 储 | 四显示输出 DP+DP+HDMI+DVI-D, 支持三显 4 个 SATA 3.0 (6 Gb/s) Ports 2 个 M.2 2242/2280 Key-M 支持 Nvme (靠 CPU 支持 SATA/Nvme 自适应) |
音 频 网 络 | 后 IO 支持 MIC-In, Speaker-Out, Line-In 三孔音频 2 个 Intel 高速以太网口: LAN1: i226LM 2.5Gb; LAN2: i219V |
USB
LPT 打印口 | 10 个 USB3.2 Type A 后 IO 直接引出(其中 2 个 Gen2 , 8 个 Gen1) 2 个 USB2.0 板内竖插，为 USB Dongle 预设； 2 个 USB2.0 插针（其中 2 个插针靠板边预留机箱前面板扩展） 一个 LPT 打印口 |
串 口 | 6 串口(COM1&2 支持 RS232/422/485,COM3-6 支持 RS232) |
键盘鼠标接口 | 1 个 PS/2 二合一接口与两个 USB 采用 3 合 1 连接器 |
数字 I/O | 1 个 16 位带隔离数字 I/O，提供电源和地，+5V 电平 |
eSPI 总线接口 | 提供 1 个 eSPI 总线接口（2x6Pin wafer 可扩展多四个 RS232 或 RS422/485 串口） |
TPM/TCM 接口 电 源 | 板载加密芯片 SLB9670(SLB9672)支持 TPM2.0(默认) / BOM 可选 TCM 芯片 ATX 电源供电，支持 ATX/AT 开关机模式 |
扩展总线
工作环境大气条件 | 1 个 PCIe x16 插槽支持 PCIe 5.0 最大数据带宽可达 64GT/s 1 个 PCIe x16 插槽(x4 信号)支持 PCIe 4.0 最大数据带宽可达 8GT/s 1 个 PCIe x4 插槽支持 PCIe 4.0 最大数据带宽可达 8GT/s 2 个 PCIe x4 插槽支持 PCIe 3.0 最大数据带宽可达 4GT/s 2 个标准 PCI 插槽(32bit) 温度范围-10℃～60℃，相对湿度 10%～85%，大气压 85~105kPa |
储存环境大气条件 Watch Dog | 温度-40℃～85℃；相对湿度 5%～95%(40℃)，大气压 85~105kPa 255 级可编程秒/分，支持超时中断或系统复位 |
BIOS 操作系统 | AMI UEFI BIOS Win10 x64，Win11 x64，Linux Ubuntu 18.04 |
PCB 外观配色 PCB 尺寸（LxWxH） | PCB 采用绿油305mm X 244mm |
