支持 Intel LGA1200 封装第 10&11 代 Xeon W-12/i9/i7/i5/i3/G 全系 CPU,TDP 125W
4 条 DDR4 U-DIMM 插槽最大支持 128GB
6 条 PCIe 扩展槽可扩展多达 22 个千兆网口
10 个 USB3.2 高速接口可连接高清视频设备
四口三显/4SATA/2GbE/14USB/6COM/1PCI/6PCIe
采用高 Tg 宽温 PCB 材质保障宽温稳定
工业级端口防护阻断静电和浪涌，有效保护 系统核心稳定可靠
采用工业级接口通讯芯片和 Intel 网络芯片 保证数据传输的高速稳定
优化接口和扩展槽布局有效规避业务卡相 互干涉，方便用户不同行业扩展需求
支持双 GPU 卡人工智能和机器视觉应用
规格 下载产品文件

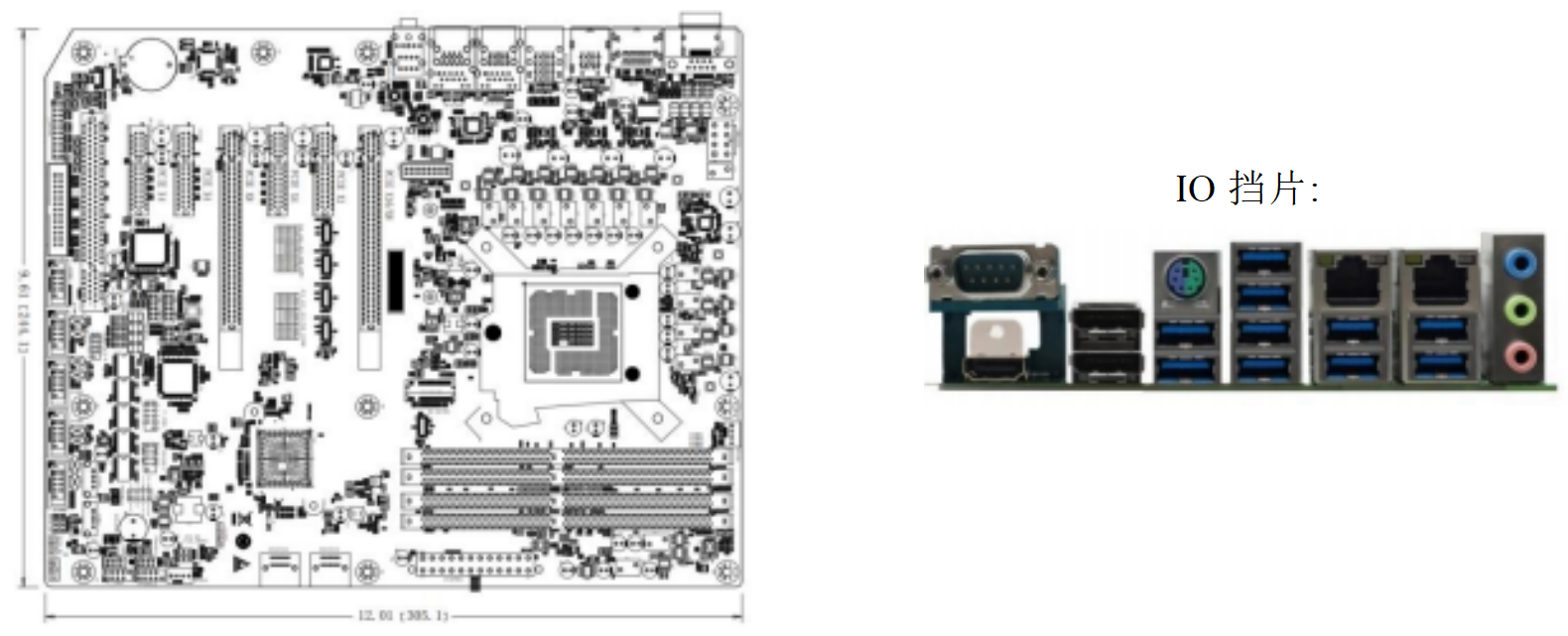

产品尺寸和接口布局：
订购信息：
产品型号 | 芯片组 | 内存 | 显示 | 存储 | USB3 | USB2 | COM | LAN | PCI | PCIe |
AIoT0-Q570 | Q570 | 4 DDR4 | 4(3) | 4SATA | 10 | 4 | 6 | 2 | 1PCI | 6PCIe |
AIoT0-W580 | W580 | 4 DDR4 | 4(3) | 4SATA | 10 | 4 | 6 | 2 | 1PCI | 6PCIe |
配件清单：
配件描述 | 规格 | 数量 |
SATA 硬盘转接线 | SATA-7P(母)/带金属弹片/L=550 | 1 |
COM 转接线 | 简牛 2.54mm 2*5Pin(母) Pin10 塞孔转 DB9(公)/ L=300 | 5 |
专用 I/O 挡片 | 加厚带导电布不锈钢专用后 I/O 挡片 | 1 |
产品规格：
产品型号 | AIoT0-Q570/ AIoT0-W580 |
产品类型 | 标准 ATX 工业大母板 |
处理器 | 支持 Intel LGA1200 封装的 Gen10&11 i9/i7/i5/i3/G 全系 CPU TDP 高达 125W 可选 W580 芯片组， 支持 Xeon W-12 系列服务器 CPU |
芯片组 | Intel® Q570 芯片组， 可选 W580 芯片组 |
内 存 | 4 × 288PIN DDR4 UDIMM 内存插槽, 单根 32GB 最大支持 128GB 依据所配 CPU 支持内存规格 DDR4-2133/2400/2666/2933/3200 可选 W580 芯片组支持 ECC 内存 |
显示控制器 | Intel CPU 集成显示控制器(依据所配 CPU 不同) |
显示接口 | 四显示输出 DP+DP+HDMI+DVI-D, 支持独立三显 |
存 储 | 4 个 SATA3.0 支持 SATA RAID 0/1/5 (当 M.2 上插入 SATA SSD 时 SATA1 无信号) 1 个 M.2 2242/2280 Key-M SSD 插座支持 SATA 总线或 Nvme x4 (仅 Gen11 支持) |
音 频 | 后 IO 支持 MIC-In, Speaker-Out, Line-In 三孔音频 |
网 络 | 2 个 Intel GbE : LAN1: i225 2.5Gb; LAN2: i219V |
USB | 10 个 USB3.2 Type A 后 IO 直接引出(其中 2 个 Gen. 2 , 8 个 Gen.1) 2 个 USB2.0 板内竖插， 为 USB Dongle 预设； 2 个 USB2.0 插针 (其中 2 个插针靠后板边预留装机客户机箱前面板扩展) |
LPT 打印口 | 一个 LPT 打印口 (可编程用作 GPIO) |
串 口 | 6 串口(COM1&2 支持 RS232/422/485,COM3-6 支持 RS232) |
键盘鼠标接口 | 1 个 PS/2 二合一接口与两个 USB 采用 3 合 1 连接器 |
数字 I/O | 1 个 16 位带隔离数字 I/O， 提供电源和地， +5V 电平 |
eSPI 总线接口 | 提供 1 个 eSPI 总线接口 ( 2x6Pin wafer 可扩展多四个 RS232/RS422/485 串口) |
TPM/TCM 接口 | SPI 接口可支持安全加密模块 |
电 源 | ATX 电源， 支持 ATX/AT 开关机模式 |
扩展总线 | 2 个 x16 插槽(当远端 x16 槽插卡时 2 个 x16 槽自动配置为 x8 信号；无插卡时近端 PCIe x16) 4 个 PCIe x4 扩展槽 (其中 3 个 x4, 1 个 x1)， 1 个 PCI (32bit) |
工作环境大气条件 | 温度范围-10℃ ~ 60℃， 相对湿度 10% ~ 85%， 大气压 85~105kPa |
储存环境大气条件 | 温度-40℃ ~ 85℃； 相对湿度 5% ~ 95%(40℃)， 大气压 85~105kPa |
Watch Dog | 255 级可编程秒/分， 支持超时中断或系统复位 |
BIOS | AMI UEFI BIOS |
操作系统 | Win10 x64 ，Win11 x64 ，Linux (ubuntu21.04 ，centos8. 1) |
PCB 外观配色 | PCB 采用绿油 |
PCB 尺寸 ( LxWxH) | 305mm X 244mm |
产品尺寸和接口布局：
订购信息：
产品型号 | 芯片组 | 内存 | 显示 | 存储 | USB3 | USB2 | COM | LAN | PCI | PCIe |
AIoT0-Q570 | Q570 | 4 DDR4 | 4(3) | 4SATA | 10 | 4 | 6 | 2 | 1PCI | 6PCIe |
AIoT0-W580 | W580 | 4 DDR4 | 4(3) | 4SATA | 10 | 4 | 6 | 2 | 1PCI | 6PCIe |
配件清单：
配件描述 | 规格 | 数量 |
SATA 硬盘转接线 | SATA-7P(母)/带金属弹片/L=550 | 1 |
COM 转接线 | 简牛 2.54mm 2*5Pin(母) Pin10 塞孔转 DB9(公)/ L=300 | 5 |
专用 I/O 挡片 | 加厚带导电布不锈钢专用后 I/O 挡片 | 1 |
产品规格：
产品型号 | AIoT0-Q570/ AIoT0-W580 |
产品类型 | 标准 ATX 工业大母板 |
处理器 | 支持 Intel LGA1200 封装的 Gen10&11 i9/i7/i5/i3/G 全系 CPU TDP 高达 125W 可选 W580 芯片组， 支持 Xeon W-12 系列服务器 CPU |
芯片组 | Intel® Q570 芯片组， 可选 W580 芯片组 |
内 存 | 4 × 288PIN DDR4 UDIMM 内存插槽, 单根 32GB 最大支持 128GB 依据所配 CPU 支持内存规格 DDR4-2133/2400/2666/2933/3200 可选 W580 芯片组支持 ECC 内存 |
显示控制器 | Intel CPU 集成显示控制器(依据所配 CPU 不同) |
显示接口 | 四显示输出 DP+DP+HDMI+DVI-D, 支持独立三显 |
存 储 | 4 个 SATA3.0 支持 SATA RAID 0/1/5 (当 M.2 上插入 SATA SSD 时 SATA1 无信号) 1 个 M.2 2242/2280 Key-M SSD 插座支持 SATA 总线或 Nvme x4 (仅 Gen11 支持) |
音 频 | 后 IO 支持 MIC-In, Speaker-Out, Line-In 三孔音频 |
网 络 | 2 个 Intel GbE : LAN1: i225 2.5Gb; LAN2: i219V |
USB | 10 个 USB3.2 Type A 后 IO 直接引出(其中 2 个 Gen. 2 , 8 个 Gen.1) 2 个 USB2.0 板内竖插， 为 USB Dongle 预设； 2 个 USB2.0 插针 (其中 2 个插针靠后板边预留装机客户机箱前面板扩展) |
LPT 打印口 | 一个 LPT 打印口 (可编程用作 GPIO) |
串 口 | 6 串口(COM1&2 支持 RS232/422/485,COM3-6 支持 RS232) |
键盘鼠标接口 | 1 个 PS/2 二合一接口与两个 USB 采用 3 合 1 连接器 |
数字 I/O | 1 个 16 位带隔离数字 I/O， 提供电源和地， +5V 电平 |
eSPI 总线接口 | 提供 1 个 eSPI 总线接口 ( 2x6Pin wafer 可扩展多四个 RS232/RS422/485 串口) |
TPM/TCM 接口 | SPI 接口可支持安全加密模块 |
电 源 | ATX 电源， 支持 ATX/AT 开关机模式 |
扩展总线 | 2 个 x16 插槽(当远端 x16 槽插卡时 2 个 x16 槽自动配置为 x8 信号；无插卡时近端 PCIe x16) 4 个 PCIe x4 扩展槽 (其中 3 个 x4, 1 个 x1)， 1 个 PCI (32bit) |
工作环境大气条件 | 温度范围-10℃ ~ 60℃， 相对湿度 10% ~ 85%， 大气压 85~105kPa |
储存环境大气条件 | 温度-40℃ ~ 85℃； 相对湿度 5% ~ 95%(40℃)， 大气压 85~105kPa |
Watch Dog | 255 级可编程秒/分， 支持超时中断或系统复位 |
BIOS | AMI UEFI BIOS |
操作系统 | Win10 x64 ，Win11 x64 ，Linux (ubuntu21.04 ，centos8. 1) |
PCB 外观配色 | PCB 采用绿油 |
PCB 尺寸 ( LxWxH) | 305mm X 244mm |
