支持 Itel LGA1151 封装第 6/7/8/9 代i3/i5/i7/i9/G 全系列 CPU
2 条 DDR4 DIMM 内存插槽最大支持 32GB
三显/3SATA/2GbE/9USB/6COM/4PCI/3PCIe
采用高 Tg 宽温 PCB 材质保障宽温稳定
工业级端口防护阻断静电和浪涌， 有效保护系统核心稳定可靠
采用工业级接口通讯芯片和Itel 网络芯片保证数据传输 的高速稳定
优化接口和扩展槽布局有效规避业务卡相互干涉， 方便用户不同行业扩展需求
规格 下载产品文件
CPU | 支持Intel LGA1151封装的第6、7、8、9代i3,i5,i7,i9,Pentium,Celeron CPU |
桥片 | Intel® H110芯片组 |
显卡 | Intel CPU集成显示控制器(依据所配CPU不同) |
内存 | 2 × 288PIN DDR4 DIMM内存插槽， 单根16GB， 最大支持32GB |
系统 | Win7/Win10/WES7/Linux , 32位/64位 |
BIOS | AMI UEFI BIOS |
存储 | 4个SATA3 0 (默认支持3个SATA3 0 , 1个mSATA) |
1个 mSATA (默认mSATA， 可选M.2 SSD) | |
音频 | Realtek ALC897支持 Mic-in, Spk-out |
网络 | 2个千兆网口,LAN1: i219, LAN2:RTL811H(LAN2可选i225V) |
显示接口 | 三显示输出DVI-D +VGA+HDMI, 支持独立双显 |
LPC扩展接口 | 提供1个LPC局部总线接口(可扩10串) |
USB接口 | 4个USB3.0 Type A与RJ45共用的3合1接口板边引出； 2个USB2.0 Type A与PS/2共用的3合1接口板边引出； 1个USB2.0 Type A板内竖插USB接口为USB Dongle预设； 2个USB2.0 插针板内预留装机客户机箱前面板扩展 |
并 口 | 1个并口 |
串口 | COM1支持 RS232/422/485， COM2-6支持RS232 (可扩10串) |
扩展 | 1个PCIe x16, 2个 PCIe x1 (x4连接器， x1信号) ， 4个 PCI (32bit), 1个 Mini-PCIe (可选SIM卡座支持4G模块)， 1个Mini PCIe 与mSATA Co-Lay (默认mSATA) |
PS2 键鼠 | 1个PS/2 二合一接口与两个USB采用3合1连接器 |
数字 I/O | 8位数字I/O， 提供电源和地， +5V电平 |
TPM 接口 | 支持一个安全芯片接口 |
Watch Dog | 255级可编程秒/分， 支持超时中断或系统复位 |
电源输入 | ATX电源， 支持ATX/AT开关机模式 |

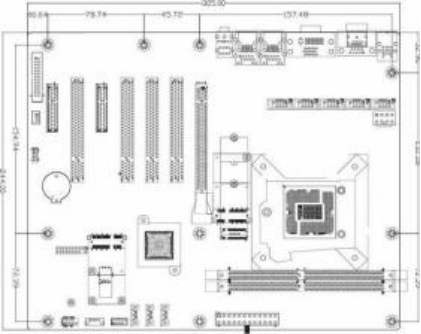

PCB尺寸 ( LxW) | 305mm X 244mm |
工作温度和湿度要求 | 0~60摄氏度, 10%~90%无凝结 |
非工作温度和湿度要求 | 40~80摄氏度, 5%~95%无凝结 |

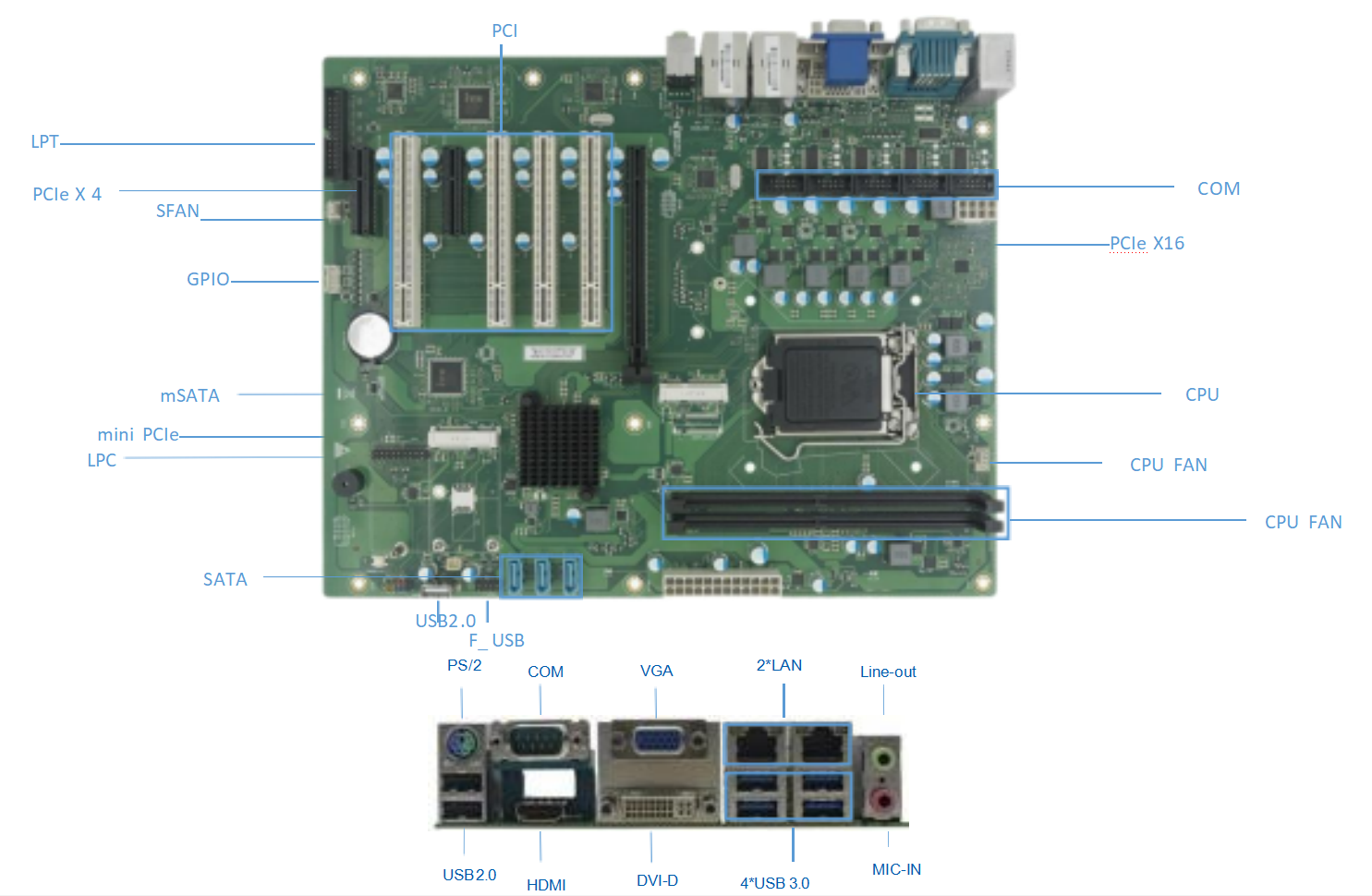

产品图示：
产品型号 | 描述 |
AIoT0-H110-1 | 工业主板 AIoT0-H110-1,AIoT0-H110 V1.2,H110, i219V,RTL8111H,ALC897,2DIMM,9USB,4PCI,3PCIe |
AIoT0-H110-2 | 工业主板 AIoT0-H110-2,AIoT0-H110 V1.2,H110, i219V,i225V,ALC897,2DIMM,9USB,4PCI,3PCIe |
