支持Intel LGA1151 封装第6/7/8/9 代 i3/i5/i7/i9/G全系列 CPU ◆2条DDR4 DIMM内存插槽最大支持32GB
三显/3SATA/2GbE/9USB/6COM/4PCI/3PCIe
采用高Tg宽温PCB材质保障宽温稳定
工业级端口防护阻断静电和浪涌， 有效保护系统核心稳定可靠
采用工业级接口通讯芯片和Intel 网络芯片保证数据传输的高速稳定
优化接口和扩展槽布局有效规避业务卡相互干涉， 方便用户不同行业扩展需求
规格 下载产品文件

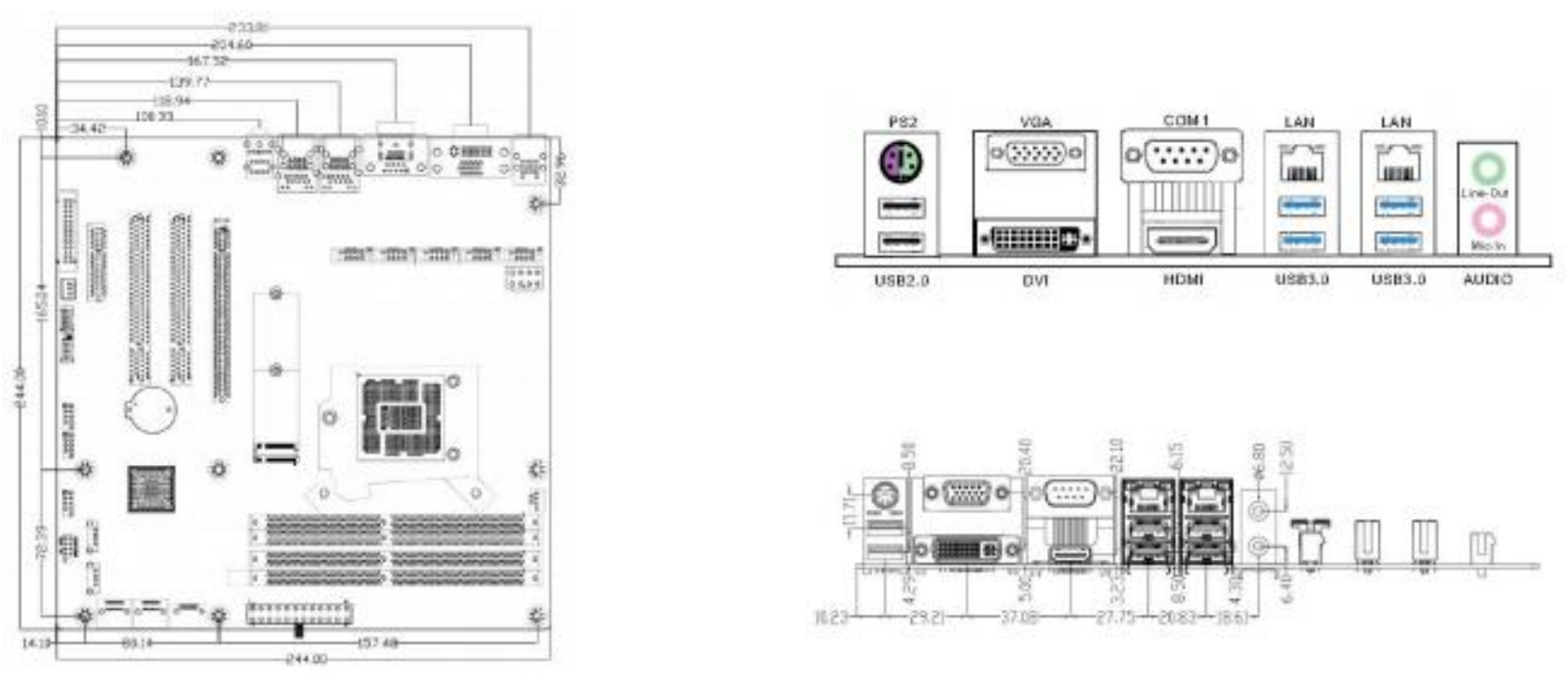

产品尺寸和接口布局：
配件清单：
配件描述 | 规格 | 数量 |
SATA硬盘转接线 | SATA-7P(母)/带金属弹片/L=550 | 1 |
COM转接线 | 简牛2.54mm 2*5Pin(母) Pin10塞孔转DB9(公)/ L=300 | 5 |
专用I/O挡片 | 不锈钢专用后I/O挡片 | 1 |
专用驱动光盘 | 驱动光盘，含说明书电子档 | 1 |
规格信息：
产品型号 | AIoT9-H110UP V2.1 |
产品类型 | 标准Micro ATX工业大母板 |
处理器 | 支持Intel LGA1151封装的第6/7/8/9代i3/i5/i7/i9/ Pentium/Celeron CPU |
芯片组 | Intel ® H110芯片组 |
内 存 | 2 × 288PIN DDR4 DIMM内存插槽， 单根16GB， 最大支持32GB |
显示控制器 | Intel CPU集成显示控制器(依据所配CPU不同) |
显示接口 | 三显示输出DVI-D+VGA+ HDMI |
存 储 | H110支持3个SATA3.0 ，1个M.2 2280插座支持SATA总线SSD |
音 频 | 支持 MIC-in, Speaker-out |
网 络 | LAN1: i219V, LAN2RTL8111H (默认) 可选Inteli225-V |
USB | 4个USB3.0 Type A与RJ45整合板边引出；2个USB2.0 Type A与PS2整合，2个USB2.0板内竖插为 USB Dongle预设；2个USB2.0 插针 |
并 口 | 1个并口 |
串 口 | 6串口(可扩展10串,COM1支持RS232/422/485,COM2-6支持RS232) |
键盘鼠标接口 | 1个PS/2 二合一接口与两个USB采用3合1连接器 |
数字I/O | 8位数字I/O ，提供电源和地，+5V电平 |
LPC扩展接口 | 提供1个2x6 Pin LPC总线接口, 可扩展串口模块 |
TPM接口 | 预留LPC接口支持安全加密模块 |
电 源 | ATX电源，支持ATX/AT开关机模式 |
扩展总线 | 1个PCIe x16 ，1个PCIe x4 ，2个 PCI (32bit), 1个M.2 2280插座支持SATA SSD |
工作温度和湿度要求 | 0~60摄氏度，5%~95%无凝结 |
非工作温度和湿度要求 | -40~80摄氏度，5%~95%无凝结 |
Watch Dog | 255级可编程秒/分，支持超时中断或系统复位 |
BIOS | AMI UEFI BIOS |
操作系统 | Win7/Win10/WES7/ Linux , 32位/64位 |
PCB外观配色 | PCB绿油 |
PCB尺寸 (LxWxH) | 244mm X 244mm |
订购信息：
产品型号 | 芯片组 | 内存 | 显示 | 存储 | USB3 | USB2 | COM | LAN | PCI | PCIe |
AIoT9-H110UP-1 | H110 | 2DIMM | 3(2) | 3SATA | 4 | 6 | 6 | 2 | 2PCI | 2PCIe |
AIoT9-H110UP-2 | H110 | 2DIMM | 3(2) | 3SATA | 4 | 6 | 6 | 2 | 2PCI | 2PCIe |
