LGA1150 Gen 4th Intel E3/i7/i5/i3/G ◆4 条DDR3 DIMM 内存插槽最大支持 32GB
三显/5SATA/2GbE/10USB/6COM/2PCI/2PCIe
采用高 Tg 宽温 PCB 材质保障宽温稳定
工业级端口防护阻断静电和浪涌，有效保护系统核心稳定可靠
采用工业级接口通讯芯片和 Intel 网络芯片保证数据传输的高速稳定
优化接口和扩展槽布局有效规避业务卡相 互干涉，方便用户不同行业扩展需求
支持独立三显满足多应用监视需求
规格 下载产品文件

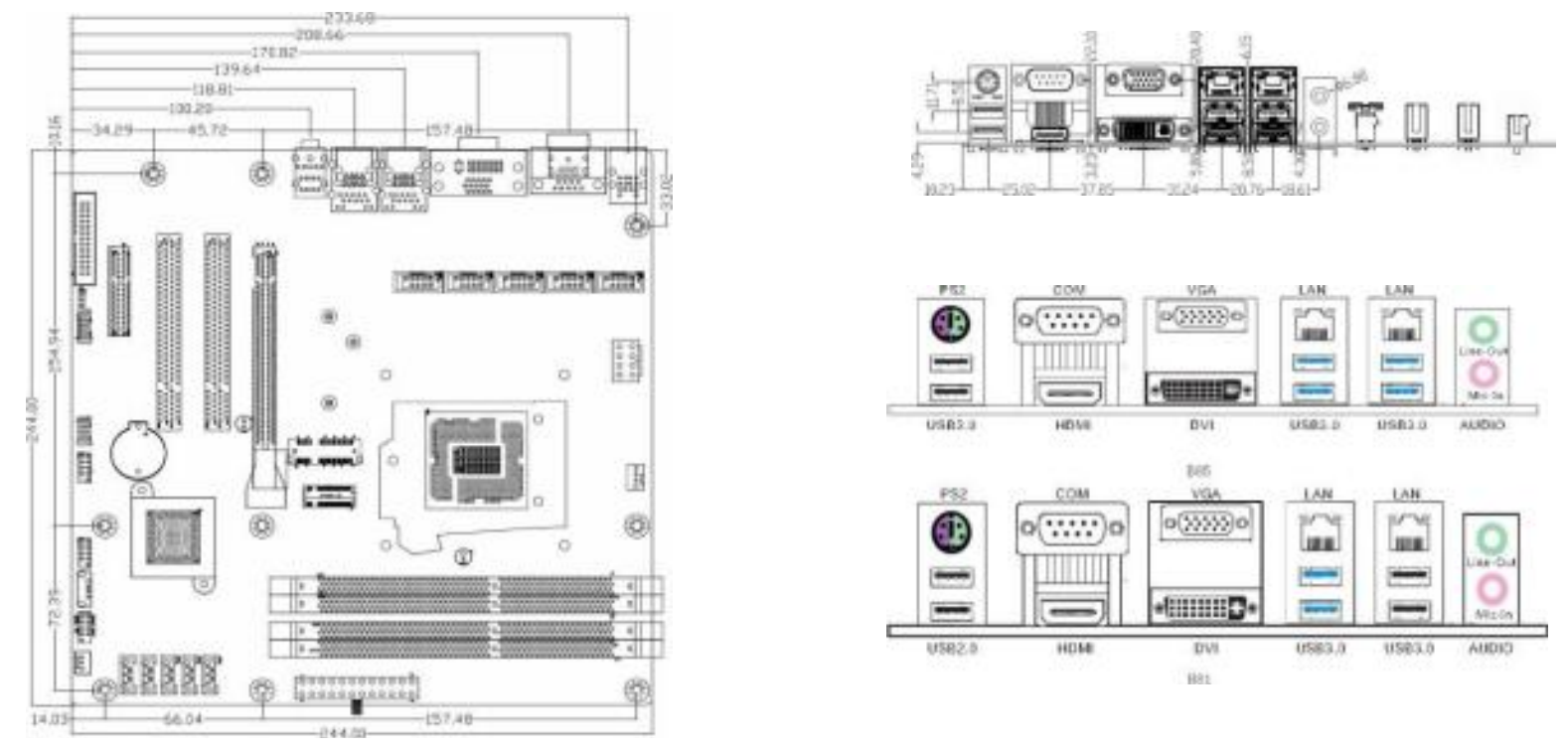

产品尺寸和接口布局：
订购信息：
产品型号 | 芯片组 | 内存 | 显示 | 存储 | USB3 | USB2 | COM | LAN | PCI | PCIe |
AIoT9-H81-1 | H81 | 2DIMM | 3(2) | 3SATA | 2 | 7 | 6 | 2 | 2PCI | 2PCIe |
AIoT9-H81-2 | H81 | 2DIMM | 3(2) | 3SATA | 2 | 7 | 6 | 2 | 2PCI | 2PCIe |
配件清单：
配件描述 | 规格 | 数量 |
SATA 硬盘转接线 | SATA-7P(母)/带金属弹片/L=550 | 1 |
COM 转接线 | 简牛 2.54mm 2*5Pin(母) Pin10 塞孔转 DB9(公)/ L=300 | 5 |
专用 I/O 挡片 | 不锈钢专用后 I/O 挡片 | 1 |
驱动光盘 | 驱动光盘 (含中英文说明书电子档) | 1 |
产品规格：
产品型号 | AIoT9-H81 |
产品类型 | 标准Micro ATX工业大母板 |
处理器 | 支持Intel LGA1150封装的第四代Intel Core i3,i5,i7,E3,Pentium,Celeron CPU |
芯片组 | Intel® B85/H81 |
内存 | H81支持2个240PIN DDR3 DIMM |
显示控制器 | Intel第四代CPU集成显示控制器 |
显示接口 | 三显示输出DVI +VGA+HDMI, 支持独立双显， 最大分辨率1920× 1200 |
存储/SSD | B85支持5个SATA,一个mSATA ; H81支持3个SATA,一个mSATA 1个 mSATA (默认mSATA， 可选M.2 SSD) |
音频 | 支持 MIC-in, SPK-out |
网络 | 2个1000/100M Ethernet (LAN2可选i225V) |
USB | H81支持2个USB3.0， 7个USB2.0, B85支持4个USB3.0, 7个USB2.0 其中TYPE-A 共7个,1个板内竖插USB接口为USB Dongle预设 |
并口 | 1个并口 |
串口 | COM1支持 RS232/422/485， COM2-6支持RS232 (可扩10串口) |
键盘鼠标接口 | 1个PS/2 二合一接口与两个USB采用3合1连接器 |
数字I/O | 8位数字I/O， 提供电源和地， +5V电平 |
LPC扩展接口 | 提供1个LPC局部总线接口可扩展串口模块等 |
TPM接口 | 支持一个安全芯片接口 |
电源 | ATX电源， 支持ATX/AT开关机模式 |
扩展总线 | 1个PCIe x16, 1个PCIe x4 ( B85支持x4, H81支持x2) , 2个PCI (32bit) |
工作温度和湿度要求 | 0~60摄氏度， 5% ~95%无凝结 |
非工作温度和湿度要求 | -40~80摄氏度， 5% ~95%无凝结 |
Watch Dog | 255级可编程秒/分， 支持超时中断或系统复位 |
BIOS | AMI UEFI BIOS |
操作系统 | WinXP 32位； Win7/Win10/WES7/Linux 64位 |
PCB外观配色 | PCB采用工业绿油漆喷涂 |
PCB尺寸 ( LxW) | 244mm X 244mm |
