支持 Intel LGA1151 封装第 6/7/8/9 代 i3/i5/i7/i9/G 系列 CPU，C236 支持 E3 V5&V6
2 条 DDR4 SO-DIMM 内存插槽最大支持 32GB
四显接口/2SATA/2GbE/10USB/6COM/2PCIe
采用高 Tg 宽温 PCB 材质保障宽温稳定
工业级端口防护阻断静电和浪涌， 有效保护 系统核心稳定可靠
支持串口取电，支持带功放数字音频输出
两个全功能 Mini-PCIe(一个默认 mSATA)
1 个 PCIex16, 1 个 Mini-PCIe 支持 4G
规格 下载产品文件
产品型号 | AIoT7-H110 |
产品类型 | 标准 Mini-ITX 工业级主板 |
处理器 | 支持 Intel LGA1151 封装第 6/7/8/9 代 i3/i5/i7/i9/G CPU, C236 支持 E3 V5&V6(限 65W) |
芯片组 | Intel® H110 芯片组 (Q170&C236 支持异步三显) |
内存 | 2 个 260Pin DDR4 SO-DIMM 揑槽支持单条 16GB 最高可达 32GB 系统内存 依据所搭配的不同 CPU,可分别支持内存规格 DDR4-2133, DDR4-2400, DDR4-2666 |
显示控制器 | Intel CPU 集成显示控制器(依据所配 CPU 不同) |
显示接口 | 四显接口 VGA、HDMI1、HDMI2、LVDS (可选 LVDS,默认不上件) H110 支持任意两口的异步双显， Q170&C236 支持任意三口的异步三显 |
存储 | 2 个 SATA3.0 (C236 支持 SATA Raid0,1), 1 个 mSATA SSD(带 PCIe 信号，默认 mSATA) |
音频 | 后 IO 支持 Mic-in+Line-out (可选三孔带 Line-in)， 支持机箱前面板 Audio 输出， 支持带功放数字音频输出(4Pinwafer) |
网络 | 2 个 Realtek 8111 RJ45 千兆网接口 |
USB | 4 个 USB3.0(后)； 6 个 USB2.0(内部揑针) |
I²C/SM bus | 一个 4Pin SM Bus 接口 |
串口 | COM1 支持 RS232/422/485,COM2~6 支持 RS232 (可 LPC 模块扩 10 串) COM2 跳线支持 Pin9 +5v/+12 供电 |
键盘鼠标接口 | PS/2 键盘鼠标与 2USB 三合一连接器(预留 USB 的板内揑针备份) |
数字 I/O | 8 位数字 I/O， 提供电源和地， +5V 电平 |
LPC 扩展接口 | 提供 1 个 LPC 局部总线接口(可扩展串口模块支持到 10 串口) |
TPM 接口 | 预留 LPC 总线接口支持安全加密模块 |
电源 | 标准 ATX 电源供电，后 I/O 电源开关接口、电源和硬盘指示灯 |
扩展总线 | 1 个 PCIe x16 ， 1 个 Mini-PCIe 扩展(带 SIM 卡座支持 4G 模块) |
工作温/湿度要求 | 0℃~60℃摄氏度, 10%~90%无凝结(可选-20℃~70℃宽温产品) |
非工作温/湿度要求 | -25~75 摄氏度, 5%~95%无凝结 |
Watch Dog | 255 级可编程秒/分，支持超时中断或系统复位 |
BIOS | AMI UEFI BIOS， RCT 计时时钟精度 30PPM 以内 |
操作系统 | Win7/Win10/WES7/Linux , 32 位/64 位 |
PCB 尺寸(LxWxH) | 170mm X 170mm |

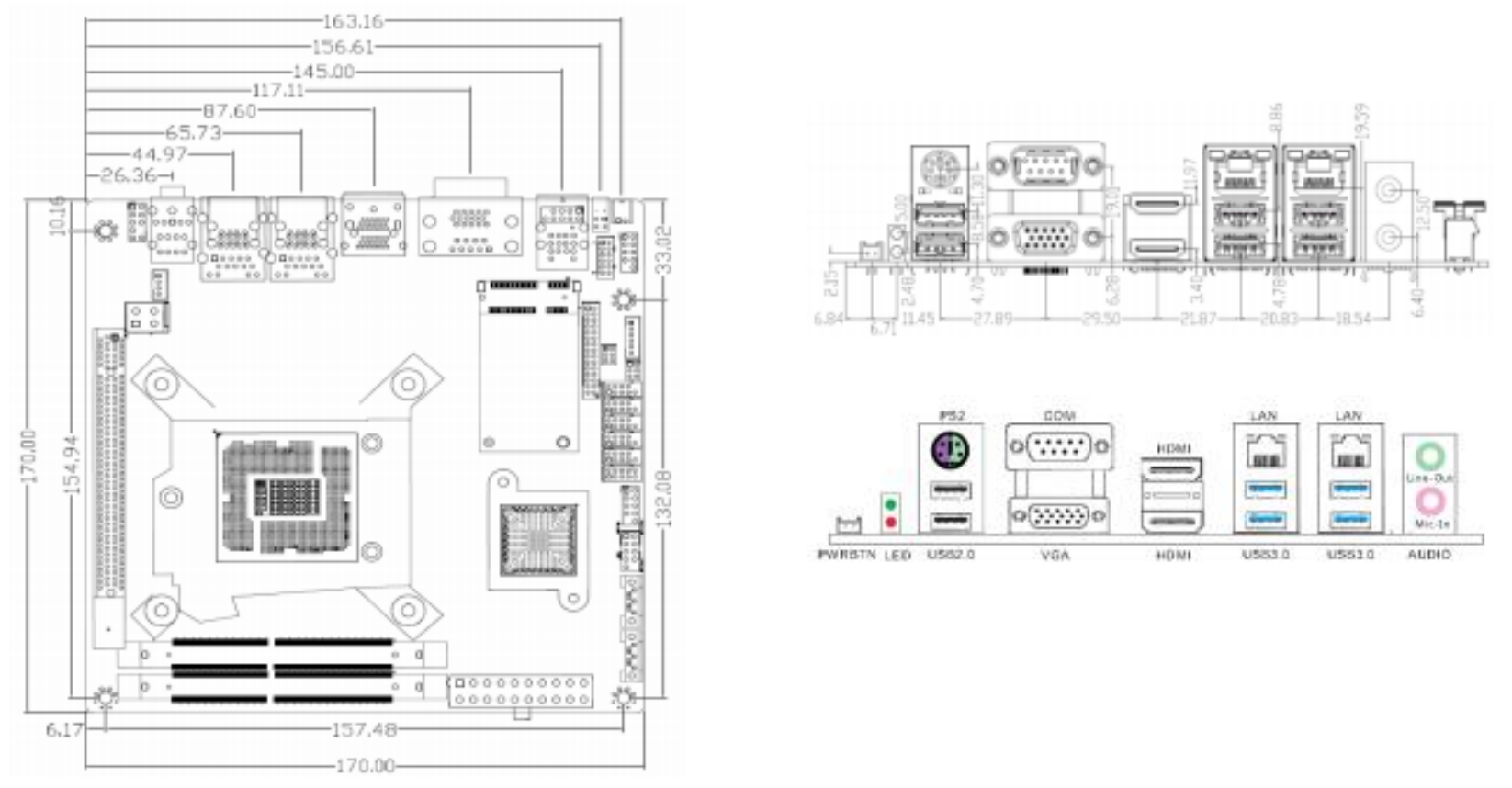

产品尺寸和接口布局：
订购信息：
产品型号 | 芯片组 | 内存槽 | 显示 | 存储 | USB3 | USB2 | COM | LAN | SSD | PCIe |
AIoT7-H110 | H110 | 2 | 3(2) | 2SATA | 4 | 5 | 6 | 2 | 1 | 2 |
AIoT7-H110U | H110 | 2 | 3(2) | 2SATA | 4 | 5 | 6 | 2 | 1 | 2 |
AIoT7-Q170 | Q170 | 2 | 4(3) | 2SATA | 4 | 5 | 6 | 2 | 1 | 2 |
AIoT7-C236A | C236 | 2 | 4(3) | 2SATA | 4 | 5 | 6 | 2 | 1 | 2 |
AIoT7-H110 : 无 Mini-PCIe，三口两显，无 LVDS； AIoT7-H110U: 带 Mini-PCIe,三口两显，无 LVDS； AIoT7-Q170:带 Mini-PCIe，四显接口支持独立三显，支持 LVDS，可选支持 SATA Raid 0,1
AIoT7-C236A:带 Mini-PCIe，四显接口支持独立三显，不支持 LVDS，支持 E3 CPU,支持 SATA Raid0,1
配件清单：
配件描述 | 规格 | 数量 |
SATA 硬盘转接线 | SATA-7P(母)/带金属弹片/L=550 | 1 |
专用 I/O 挡片 | 不锈钢专用后 I/O 挡片 | 1 |
驱动光盘 | 含电子档说明书(工业包装每箱配 1 张光盘) | 1 |
