AIoT7-H110S

  • 支持 Intel LGA1151 封装第 6/7/8/9 代 i3/i5/i7/i9/G 系列 CPU (65W 以下)

  • 1 条 DDR4 SO-DIMM 内存插槽最大支持 16GB

  • 三显/1SATA/2GbE/10USB/4COM/PCIe x16

  • 工业级端口防护阻断静电和浪涌, 有效保护 系统核心稳定可靠

  • 支持串口取电,支持带功放数字音频输出

  • 一个 mSATA 支持 SSD

  • 一个 PCIex16,一个 M.2 2230 支持 WiFi

  • 单 12V 电源供电

规格 下载产品文件

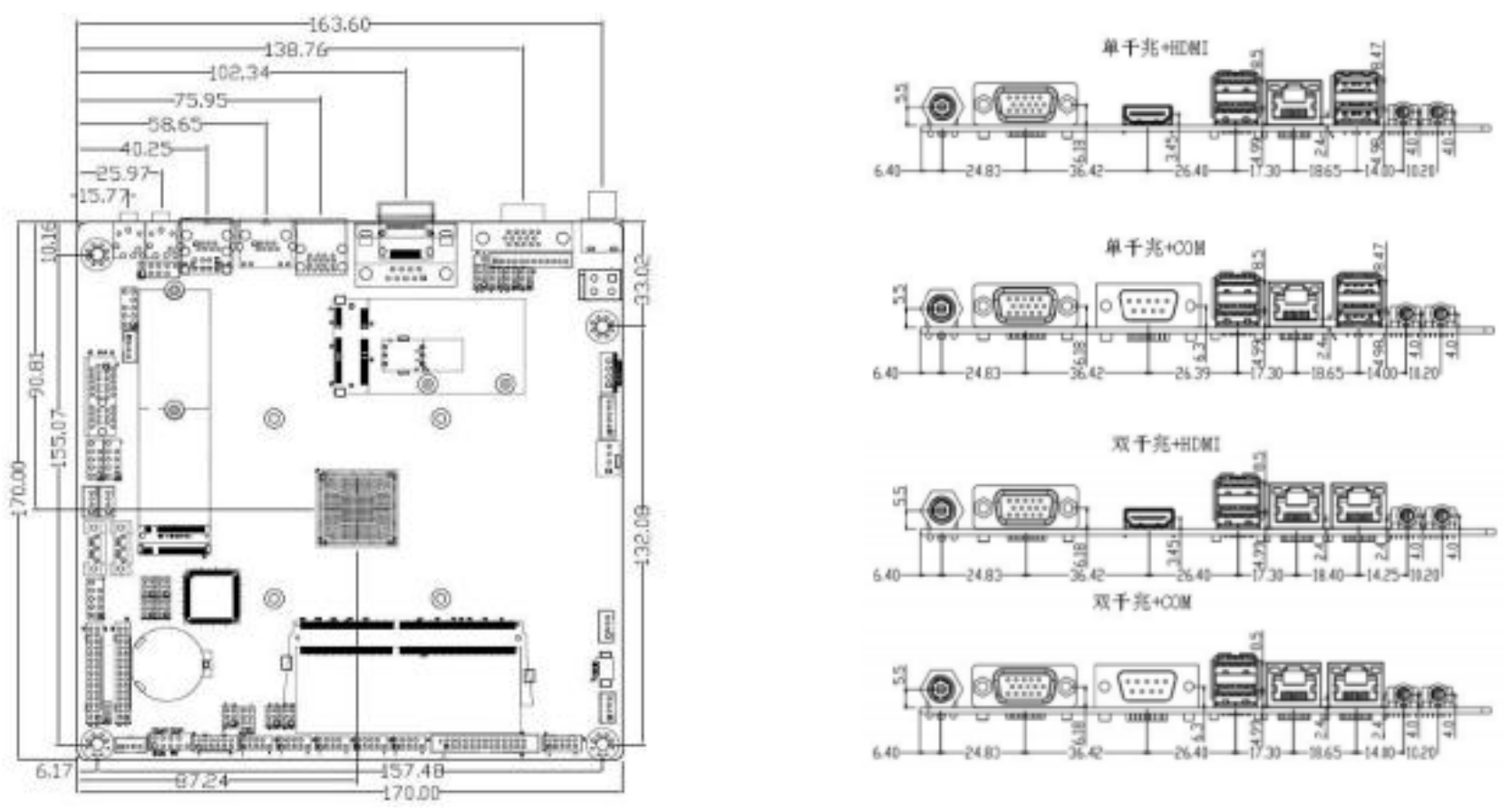

产品尺寸和接口:




订购信息:


产品型号

芯片组

内存槽

显示

存储

USB3

USB2

COM

LAN

SSD

PCIe

AIOT7-H110S

H110

1

3(2)

1SATA

2

8

4

2

1

1


配件清单:


配件描述

规格

数量

SATA 硬盘转接线

SATA-7P(母)/带金属弹片/L=300

1

USB2.0 插座 2.0mm(母)转 TYPE A

5x2Pin 2.0mm(母) 转双 USB2.0 TYPE A /L=150,Pin9 塞孔

2

带框插座 2.0mm(母)转 DB9 串口线

5x2Pin 2.0mm(母) 转 DB9(公)串口线/L=150,Pin10 塞孔

4

驱动光盘

驱动光盘 (含说明书电子档)

1



产品规格:



产品型号

AIOT7-H110S

产品类型

工业级主板

处理器

支持 Intel LGA1151 封装第 6/7/8/9 代 i3/i5/i7/i9/G CPU (65W 以下)

芯片组

Intel® H110 芯片组 (Q170 支持异步三显)

内存

1 个 260Pin DDR4 SO-DIMM 插槽支持最高 16GB 系统内存

依据所搭配的不同 CPU,可分别支持内存规格 DDR4-2133, DDR4-2400, DDR4-2666

显示控制器

Intel CPU 集成显示控制器(依据所配 CPU 不同)

显示接口

三显接口: DP  (上)  +HDMI1  (下)  、HDMI2

H110 支持任意两口的异步双显,  Q170 支持任意三口的异步三显

存储

1 个 SATA3.0  ,  1 个 mSATA SSD

音频

后 IO 单孔 Audio-Out

板内支持机箱前面板 Audio 输出,  预留带功放数字音频输出(4Pinwafer)

网络

2 个 Realtek 8111H RJ45 千兆网接口

USB

后 IO 海岸线:  2 个 USB3.0,  4 个 USB2.0

板内采用 2*5Pin 2.0mm Wafer 插针 4 个 USB2.0 (注意与 COM 口区分)

串口

4 个 RS232 串口采用 2*5Pin 2.0mm Wafer 插针

COM1~COM4 支持 Pin8 跳线选择 RI 信号或+5v 供电

数字 I/O

8 位数字 I/O,  提供电源和地,  +5V 电平

电源

4Pin 单 12V 电源输入,  预留 PWR_On 电源开关 3Pin Wafer 接口

扩展总线

1 个标准 PCIe x16 插槽

1 个 M.2 2230 插座支持 WiFi 模块扩展

工作温/湿度要求

-10℃~60℃, 10%~90%无凝结

非工作温/湿度要求

-45℃~85℃, 10%~95%无凝结

Watch Dog

255 级可编程秒/分,支持超时中断或系统复位

BIOS

AMI UEFI BIOS

操作系统

Fedora Core 28,Win10 x64

PCB 外观配色

PCB 绿油

PCB 尺寸(LxWxH)

170mm X 170mm


板载接口定义:

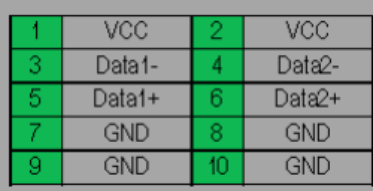

USB 接口

后 IO 接口:2 USB3.0 TYPE A; 后 IO 接口:4 USB2.0 TYPE A ,

其中两个与 HDMI 合体 4 USB2.0 板内,2.0mm Wafer 插针




4 USB2.0 插针,2.0mm Wafer


















COM 接口

■4 个 RS232 串口采用 2*5Pin 2.0mm Wafer 插针


■COM1~COM4 支持 Pin8 跳线选择 RI 信 号或+5v 供电:   JC1~JC4 ,2.0mm 跳线:







显示

HDMI+DP

■ HDMI+DP 双层连接器


HDMI

■ HDMI 在下 与 2 个 USB2.0 在上


网络接口

■ 2 个 Realtek 8111H 1000M 网口

■ RJ45 后 IO 出

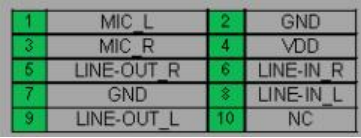

音频接口

■后 IO 单孔 Audio-Out

■板内 1 个 2X5Pin 2.0mm 机箱前面板 Audio 输出,

■预留带功放数字音频输出(4Pin wafer)image.png

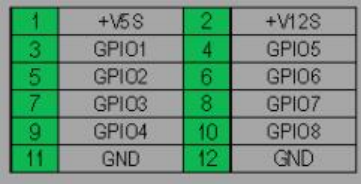

GPIO

■  1 个 8 位 GPIO, 2x6Pin 2.54mm 插针, 提供+5V 和+12V 电源和地



电源接口

■单 12V 电源供电,  供电电压范围 10~14V

白色插座











FAN 接口

■ 1 个 4Pin CPU Fan 接口


■ 1 个 3Pin SYS_Fan 接口


4Pin Smart Fan 接口


一个 3Pin 白色插座








电源开关

■ 2Pin 2.0mm AT/ATX 电源设置跳线



■ 3Pin 2.0mm  Wafer PWR_On 开关





■ 预留支持 ATX 电源 PS_On 信号接口实现 软关机的 2Pin Wafer 接口





Clear CMOS

JCMOS: 1x3 2.0mm Header




ME Function

JME: 1x3 2.0mm Header








SATA 供电接口

SATA_PWR

1x2 2.0mm Box Header



扩展总线

1 个标准 PCIe x16 插槽

1 个 M.2 2230 插座支持 WiFi 模块扩展



产品尺寸和接口:




订购信息:


产品型号

芯片组

内存槽

显示

存储

USB3

USB2

COM

LAN

SSD

PCIe

AIOT7-H110S

H110

1

3(2)

1SATA

2

8

4

2

1

1


配件清单:


配件描述

规格

数量

SATA 硬盘转接线

SATA-7P(母)/带金属弹片/L=300

1

USB2.0 插座 2.0mm(母)转 TYPE A

5x2Pin 2.0mm(母) 转双 USB2.0 TYPE A /L=150,Pin9 塞孔

2

带框插座 2.0mm(母)转 DB9 串口线

5x2Pin 2.0mm(母) 转 DB9(公)串口线/L=150,Pin10 塞孔

4

驱动光盘

驱动光盘 (含说明书电子档)

1



产品规格:



产品型号

AIOT7-H110S

产品类型

工业级主板

处理器

支持 Intel LGA1151 封装第 6/7/8/9 代 i3/i5/i7/i9/G CPU (65W 以下)

芯片组

Intel® H110 芯片组 (Q170 支持异步三显)

内存

1 个 260Pin DDR4 SO-DIMM 插槽支持最高 16GB 系统内存

依据所搭配的不同 CPU,可分别支持内存规格 DDR4-2133, DDR4-2400, DDR4-2666

显示控制器

Intel CPU 集成显示控制器(依据所配 CPU 不同)

显示接口

三显接口: DP  (上)  +HDMI1  (下)  、HDMI2

H110 支持任意两口的异步双显,  Q170 支持任意三口的异步三显

存储

1 个 SATA3.0  ,  1 个 mSATA SSD

音频

后 IO 单孔 Audio-Out

板内支持机箱前面板 Audio 输出,  预留带功放数字音频输出(4Pinwafer)

网络

2 个 Realtek 8111H RJ45 千兆网接口

USB

后 IO 海岸线:  2 个 USB3.0,  4 个 USB2.0

板内采用 2*5Pin 2.0mm Wafer 插针 4 个 USB2.0 (注意与 COM 口区分)

串口

4 个 RS232 串口采用 2*5Pin 2.0mm Wafer 插针

COM1~COM4 支持 Pin8 跳线选择 RI 信号或+5v 供电

数字 I/O

8 位数字 I/O,  提供电源和地,  +5V 电平

电源

4Pin 单 12V 电源输入,  预留 PWR_On 电源开关 3Pin Wafer 接口

扩展总线

1 个标准 PCIe x16 插槽

1 个 M.2 2230 插座支持 WiFi 模块扩展

工作温/湿度要求

-10℃~60℃, 10%~90%无凝结

非工作温/湿度要求

-45℃~85℃, 10%~95%无凝结

Watch Dog

255 级可编程秒/分,支持超时中断或系统复位

BIOS

AMI UEFI BIOS

操作系统

Fedora Core 28,Win10 x64

PCB 外观配色

PCB 绿油

PCB 尺寸(LxWxH)

170mm X 170mm


板载接口定义:















USB 接口

后 IO 接口:2 USB3.0 TYPE A; 后 IO 接口:4 USB2.0 TYPE A ,

其中两个与 HDMI 合体 4 USB2.0 板内,2.0mm Wafer 插针




4 USB2.0 插针,2.0mm Wafer


















COM 接口

■4 个 RS232 串口采用 2*5Pin 2.0mm Wafer 插针


■COM1~COM4 支持 Pin8 跳线选择 RI 信 号或+5v 供电:   JC1~JC4 ,2.0mm 跳线:







显示

HDMI+DP

■ HDMI+DP 双层连接器


HDMI

■ HDMI 在下 与 2 个 USB2.0 在上


网络接口

■ 2 个 Realtek 8111H 1000M 网口

■ RJ45 后 IO 出












音频接口

■后 IO 单孔 Audio-Out

■板内 1 个 2X5Pin 2.0mm 机箱前面板 Audio 输出,

■预留带功放数字音频输出(4Pin wafer)image.png














GPIO

■  1 个 8 位 GPIO, 2x6Pin 2.54mm 插针, 提供+5V 和+12V 电源和地



电源接口

■单 12V 电源供电,  供电电压范围 10~14V

白色插座











FAN 接口

■ 1 个 4Pin CPU Fan 接口


■ 1 个 3Pin SYS_Fan 接口


4Pin Smart Fan 接口


一个 3Pin 白色插座








电源开关

■ 2Pin 2.0mm AT/ATX 电源设置跳线



■ 3Pin 2.0mm  Wafer PWR_On 开关





■ 预留支持 ATX 电源 PS_On 信号接口实现 软关机的 2Pin Wafer 接口





Clear CMOS

JCMOS: 1x3 2.0mm Header




ME Function

JME: 1x3 2.0mm Header








SATA 供电接口

SATA_PWR

1x2 2.0mm Box Header



扩展总线

1 个标准 PCIe x16 插槽

1 个 M.2 2230 插座支持 WiFi 模块扩展
