板贴 Intel J4025/J4105/J4125 CPU
1 条 DDR4 SO-DIMM 插槽支持最大 8GB
三显接口/2SATA/2GbE/10USB/6COM/2PCIe
6 个 RS232, COM1 支持 RS485, COM2&3 支持串口取 电， COM3 可选 TTL 电平输出
2 个 Intel i225V 高速网络接口
1 个 mPCIe(带 SIM 支持 4G),1PCIe x1 槽
1 个 M.2 支持 SSD(2242/2280)
支持带功放数字音频输出
支持钱箱控制接口
支持主板取电
规格 下载产品文件

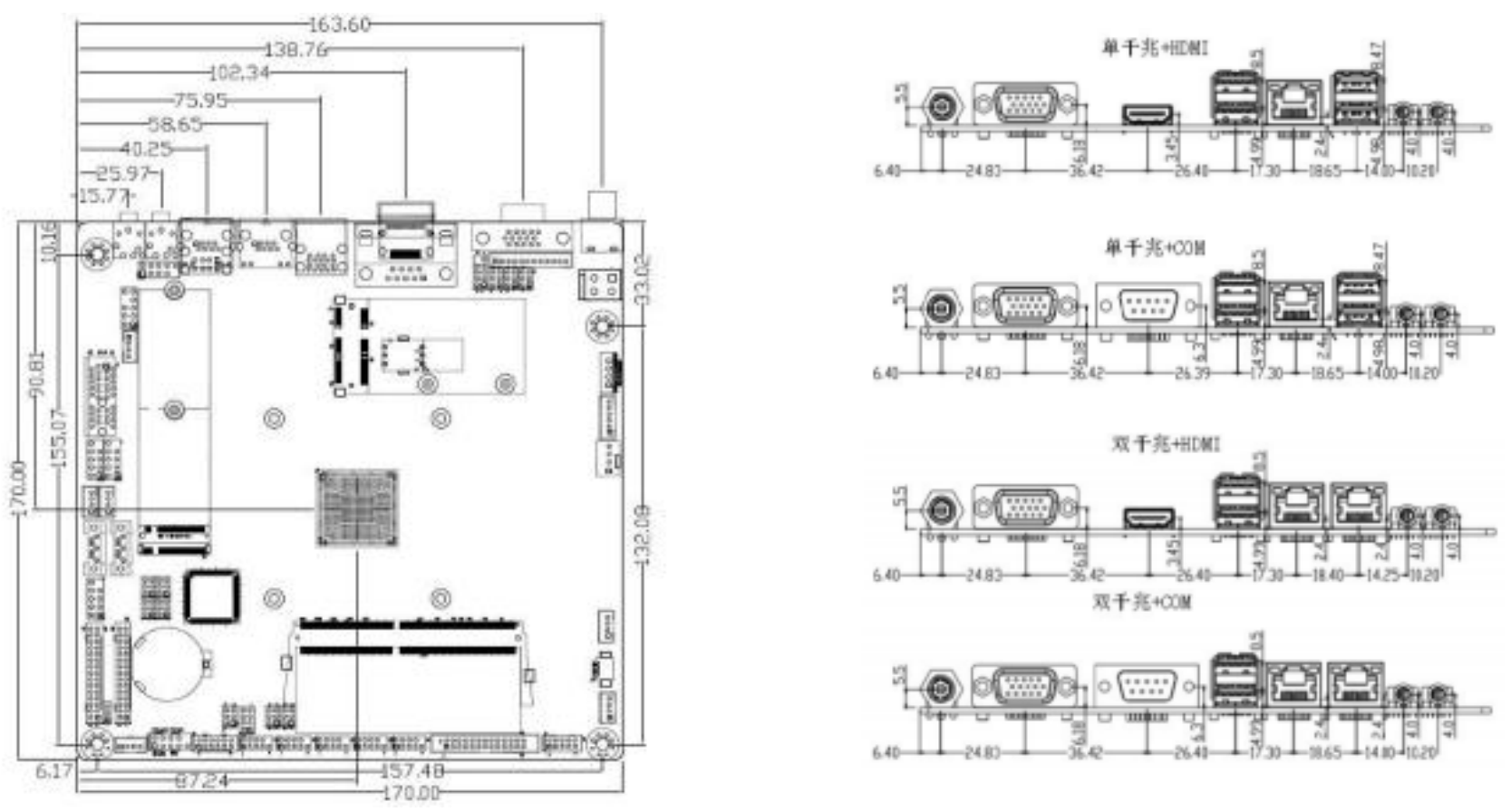

产品尺寸和接口布局：
配件清单：
配件描述 | 规格 | 数量 |
SATA硬盘转接线 SATA-7P(母)/带金属弹片/L =480mm 1 | ||
驱动光盘 | 含电子档说明书 (制作光盘， 作为可选件) | 2张/箱 |
规格信息：
产品型号 | AIoT7-GMLi V3.0 |
产品类型 | 标准Mini-ITX工业级主板 |
处理器 | 采用IntelGemini Lake系列J4025, J4125板贴CPU标准品板贴J4025双核2.0睿频到2.9GHz或J4125四核2.0睿频到 2.7GHz |
芯片组 | IntelGemini LakeSOC |
内存 | 1× DDR4 SODIMM内存插槽，最高支持DDR4-2400单根最大8GB |
显示控制器 | Intel CPU集成显示控制器UHD 600 |
显示接口 | 三显接口VGA+ HDMI+ LVDS或eDP(跳线选择)HDMI 2.0 max resolution up to 4096*2160@60HzLVDS, Dual Channel 24bit, max resolution up to 1920*1200@60或eDP, max resolution up to 4096*2160@60Hz |
存储 | 1个SATA3.0 , 1个M.2支持2242/2280 的SSD(不用M.2时可选SATA) |
音频 | 后IO支持Mic-in, Line-out(单层) ，支持机箱前面板Audio输出，支持带功放数字音频输出(3W, 4Pin wafer) |
网络 | 板载2个Intel i225V千兆网口 (低配板一个) |
USB | 2个USB3.0(后) ，单网口板2个USB2.0(后)双网口板8个USB2.0插针, 单网口板6个USB2.0插针其中USB7~USB10 是USB Hub后扩展 |
I²C/SM bus | 一个4Pin SM Bus接口 |
串 口 | 6个串口(可扩10串口)COM1支持RS422/485 ，COM2&COM3支持Pin9 +5/ 12V供电，COM3可选TTL电平 |
键盘鼠标接口 | PS/2键盘鼠标板内插针 |
数字I/O | 8位数字I/O ，提供电源和地，+5V电平 |
LPC扩展接口 | 提供1个LPC局部总线接口 (可扩展安全加密模块、串口模块) |
Cash Drawer | 一个4Pin Cash Drawer钱箱控制接口 |
并口/LPT | 1个LPT并口插针 |
电源 | DC-Jack单电压+12V 输入(BOM可选带防脱螺丝的DC-Jack) ，另配2Pin凤凰端子供电DC-Out接口支持主板取 + 12v和+5v电500mA |
扩展总线 | 1个Mini-PCIe扩展(带SIM卡座支持4G模块) ，1个PCIe插槽 |
工作温/湿度要求 | 0~60℃, 10%~90%无凝结； 可扩展支持-20~70℃, 10%~90%无凝结； |
非工作温/湿度要求 | -25~75℃, 5%~95%无凝结 |
Watch Dog | 255级可编程秒/分，支持超时中断或系统复位 |
BIOS | AMI UEFI BIOS |
操作系统 | Win10/ Linux , 32位/64位 |
PCB外观配色 | PCB采用工业绿油漆喷涂 |
订购信息：
产品型号 | 芯片组 | 内存 | 显示 | 存储 | USB3 | USB2 | COM | LAN | SSD | PCIe |
AIoT7-GMLi 1 | J4025 | 1 | 3 | 2SATA | 2 | 8 | 6 | 1*i225 | M.2 | 2 |
AIoT7-GMLi2 | J4025 | 1 | 3 | 2SATA | 2 | 8 | 6 | 2*i225 | M.2 | 2 |
AIoT7-GMLi3 | J4105 | 1 | 3 | 2SATA | 2 | 8 | 6 | 2*i225 | M.2 | 2 |
AIoT7-GMLi4 | J4125 | 1 | 3 | 2SATA | 2 | 8 | 6 | 2*i225 | M.2 | 2 |
注： AIoT7-GMLi 板载 Intel i1225V千兆网口，订购信息请选择规格版本V3.0对应料号
