Intel®Baytrail-D SOC 平台
1 条 SO-DIMM DDR3
支持 LPT 接口 ◆2 个千兆以太网
支持 VGA/HDMI+LVDS/EDP 显示
工业级端口防护阻断静电和浪涌，有效保护 系统核心稳定可靠
采用高 Tg 宽温 PCB 材质保障宽温稳定
采用工业级接口通讯芯片保证数据传输的 高速稳定
优化接口和扩展槽布局有效规避业务卡相 互干涉，方便用户不同行业扩展需求
规格 下载产品文件
产品型号 | BD19M2D9 |
产品类型 | Mini-ITX 工业主板 |
处理器 | 支持 Intel® Baytrail 赛扬 J1900 |
内存 | 单通道 DDR3L SO-DIMM 1333MHZ， 最大 4GB |
存储 | 1 x MSATA； 1 x SATA |
显示控制器 | Intel®芯片组集成 |
无线 | 1 x Mini PCI-e WIFI 模块 (4G 模块 可选);1 x Nano SIM 插槽 |
网络 | Realtek RTL8111E Gigabit Ethernet 2 x Gigabit Ethernet |
音频 | Realtek RTL662 HD Audio IC |
前面板 IO | 1 x DC IN ,5.5/2.5mm DC JACK 1 x DB-15 VGA out 1 x DB-9 COM, RS232 1 x USB3.0/2.0 Type-A 2 x RJ45 10/100/1000M 1* 3.5mm Line out (粉色) 1* 3.5mm Mic in (绿色) |
插针定义 | 1 x DC IN ,2x2 ATX 1 x HDMI， 2x8 1 x BAT, 1x2 1.27mm 4 x USB2.0， 2x9pin 1 x EDP， 2x10 1 x LVDS， 2x15 1 x INVERTER, 1x6 1 x GPIO, 10pin 1 x CPU FAN， 1x4 1.27mm 1 x SATA Power， 1x4 2.0mm 1 x Buzzer SPEAK， 4pin 1 x Front PANEL, 9pin ( Power/LED/RST) 5 x COM， 9pin， RS232 1 x LPT , 25pin 1 x Front Audio， 9pin 1 x Speaker， 2x3w， 4pin 2.0 wafer |
电源输入 | 12V DC IN |
工作温度要求 | -10℃ ~60℃ |
工作湿度要求 | 10% ~90%无凝结 |
非工作仓储温度要求 | -20℃ ~70℃ |
操作系统 | Win7/Win10/Linux |
PCB 尺寸 ( LxWxH) | 170X170 mm |

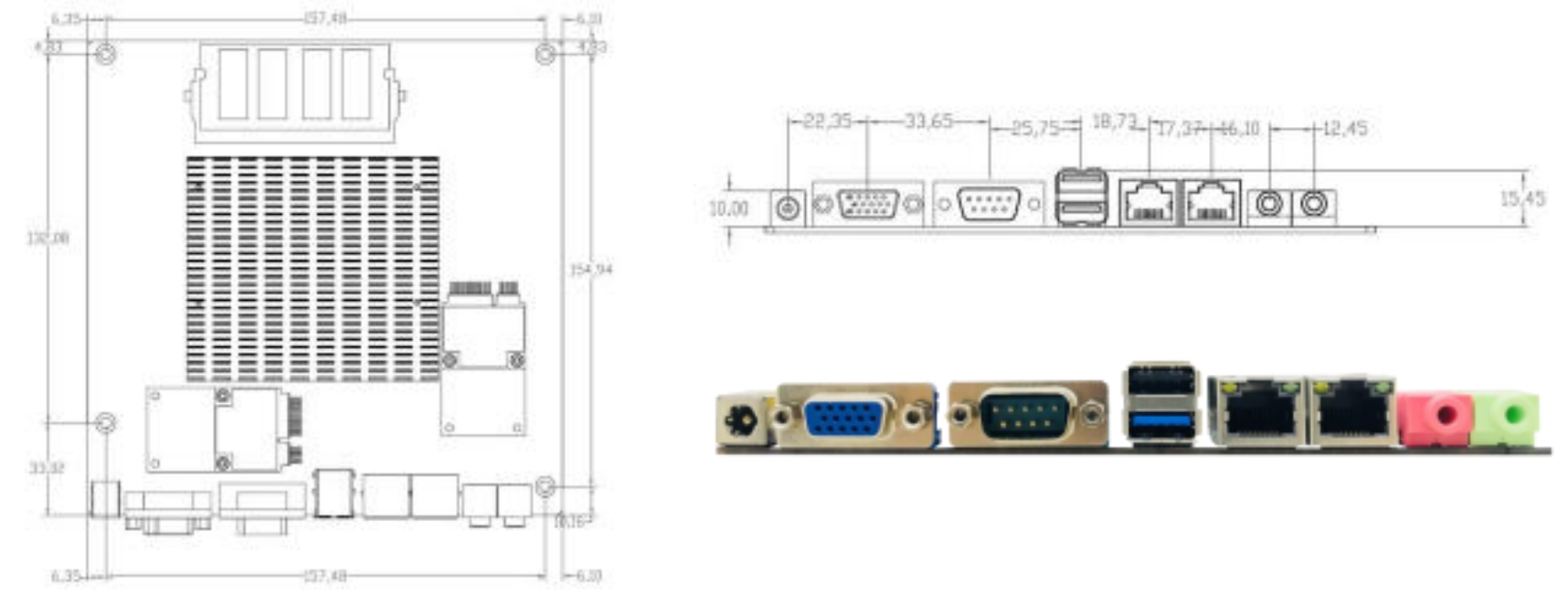

产品尺寸：
订购信息：
产品型号 | 芯片组 | VGA | HDMI | LVDS/EDP | USB2/3 | LAN | GPIO |
BD19M1D9-6-E | 赛扬 J1900 | 1 | 1(pin) | 1(EDP) | 5/1 | 1 | 1 |
BD19M2D9-6-L | 赛扬 J1900 | 1 | 1(pin) | 1(LVDS) | 5/1 | 2 | 1 |
配件清单：
配件描述 | 数量 |
主板 | 20 个/箱 |
用户手册 | TBD |
驱动光盘 | TBD |
