板贴 Intel 3965U/i5-7200U/i7-7500U CPU
双 Intel 千兆高速稳定
丰富工业I/O: 6COM, 9USB, 8bit GPIO, mSATA, Mini-PCIe,LVDS/EDP,SM-Bus,LPC,10-24V宽压供电
一个 DDR4 SODIMM 内存插槽最大支持 16GB
采用高 Tg 宽温 PCB 材质保障宽温稳定
工业级端口防护阻断静电和浪涌，有效保护系统 核心稳定可靠
采用工业级接口芯片保证数据稳定可靠
规格 下载产品文件
产品型号 | AIoT4-KBU |
产品类型 | 嵌入式工业主板 |
处理器 | 板贴 Intel3965U 或 i5-7200U 或 i7-7500U CPU |
芯片组 | Intel® SKL/KBL-U SOC |
内 存 | 支持 1 个 DDR4 SO-DIMM 内存插槽， MAX 16GB |
显示控制器 | Intel SKL/KBL 集成 HD Graphics 620/520/510 |
显示接口 | 三显接口 HDMI+LVDS 或 eDP(跳线选择)， VGA(1x12pin 插针可选) HDMI 1.4 max resolution up to 4096*2160@24Hz LVDS, Dual Channel 24bit, max resolution up to 1920*1200@60 eDP, max resolution up to 4096*2160@60Hz 提供 6pin 2.0mm 逆变器接口， 2pin 2.0mm 供电接口 |
存 储 | 支持 1 个 SATA3.0+PWR 4pin 2.54mm ,支持一个 mSATA |
音 频 | 支持 F_AUDIO1, 2x5pin， 2.0mm， 1 x SPK_OUT, 1x4pin， 2.0mm |
网 络 | 2 个 Intel i211AT RJ45 千兆网络接口 |
USB | 4 个板边 USB3.0, 2 个后板边 USB2.0 插针,3 个 USB2.0 集成于 MIX-IO |
SM bus/I²C 接口 | 1 个 SM bus 总线集成于 MIX-IO |
串 口 | COM1, COM2 支持 RS232/422/485(BIOS 设置) COM3,COM4 支持 RS232 信号集成于 MIX-IO 总线 COM5,COM6 支持串口取电， 2x5pin， 90°， 2.0mm |
PS2 键鼠/LPT 接口 | PS2 键鼠接口集成于 MIX-IO |
数字 I/O | 1 个 8 位 GPIO Wafer 接口, 提供电源和地， +5V 电平输出 |
LPC 扩展接口 | MIX-IO 集成 LPC 局部总线可扩展 4 串口模块 |
TPM 接口 | MIX-IO 集成 LPC 支持一个安全芯片接口 |
电源 | 支持 10~24V DC 宽电压输入， 2 pin , VH3.96 接口 (配 DC-Jack 转接线) 提供一个 4pin 2.54mm +12V 风扇接口 |
扩展总线 | 1 个 Mini-PCIe (有 SIM 卡座支持 4G 模块) 1 个自定义 MIX-IO 总线集成 GPIO/2xUart/3xUSB2.0/PS2/PCIex1/SW/LPC/Smbus) |
工作环境大气条件 | 温度范围-10℃~60℃ (可扩展-40~70℃) ， 相对湿度 10%~85%， 大气压 85~105kPa |
储存环境大气条件 | 温度范围-40℃~85℃； 相对湿度 5%~95%(40℃)，大气压 85~105kPa |
Watch Dog | 255 级可编程秒/分，支持超时中断或系统复位 |
BIOS | AMI UEFI BIOS |
操作系统 | Win7/WES7/ Win10， Linux (Ubuntu 18.04， Fedora Core 28) |
PCB 配色要求 | PCB 采用工业绿喷涂 |
PCB 尺寸(LxWxH) | 168x 120 mm |

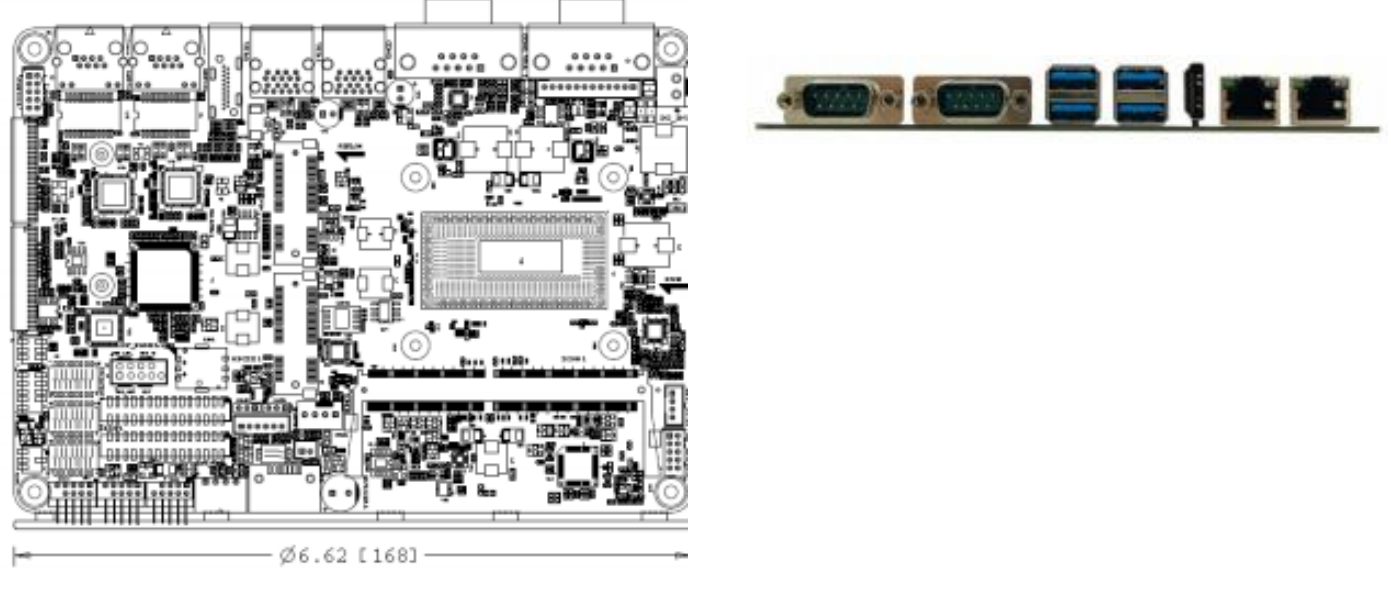

产品尺寸和接口布局：
订购信息：
主板型号 | 芯片组 | 内存 | 显示 | 存储 | USB3 | USB2 | COM | LAN | PCIe |
AIoT4-KBU65 | 3965U | 1SODIMM | 三显 | 1SATA 1mSATA | 4 | 5 | 6 | 2 | 2PCIe |
AIoT4-KBUi5 | i5-7200U | 1SODIMM | 三显 | 1SATA 1mSATA | 4 | 5 | 6 | 2 | 2PCIe |
AIoT4-KBUi7 | i7-7500U | 1SODIMM | 三显 | 1SATA 1mSATA | 4 | 5 | 6 | 2 | 2PCIe |
配件清单：
配件描述 | 规格 | 数量 |
电源转接线 | 2 pin, VH3.96 接口 转 DC-Jack 带螺丝转接线 | 1 |
驱动光盘 | 驱动光盘 (含中英文说明书电子档) | 0 |
