板贴 Intel 3965U/i5-7200U/i7-7500U CPU
三个 Intel 千兆网口满足工业机器人和机器视觉对 网口高速稳定的要求
丰富工业I/O: 4COM, 6USB, SMBus, 16bit GPIO, mSATA, Mini-PCIe, 12-24V DC宽压输入
一个 DDR4 SODIMM 内存插槽最大支持 16GB
采用高 Tg 宽温 PCB 材质保障宽温稳定
工业级端口防护阻断静电和浪涌，有效保护系统 核心稳定可靠
采用工业级接口芯片保证数据稳定可靠
规格 下载产品文件
产品型号 | AIOT3-KBU |
产品类型 | 3.5”嵌入式工业主板 |
处理器 | 板贴 Intel3965U 或 i5-7200U 或 i7-7500U CPU |
芯片组 | Intel® SKL/KBL-U SOC |
内 存 | 支持 1 个 DDR4 SO-DIMM 内存插槽， MAX 16GB |
显示控制器 | Intel SKL/KBL 集成 HD Graphics 620/520/510 |
显示接口 | 三显示输出 VGA+HDMI+LVDS 支持独立双显， 最大分辨率 1920×2000 |
存 储 | 主板支持 1 个 SATA， 支持一个 mSATA (与 Mini PCIe Co-Lay， 默认 mSATA) |
音 频 | 支持 Mic-in, Spk-out |
网 络 | 3 个 Intel RJ45 千兆网络接口 |
USB | 2 个板边 USB3.0, 4 个板内 USB2.0 插针 |
SM bus/I²C 接口 | 1 个 SM bus 总线接口 |
串 口 | COM1 支持 RS232/422/485, COM2~4 支持全功能 RS232 |
PS2 键鼠/LPT 接口 | 不支持 |
数字 I/O | 2 个 8 位共 16 位数字 I/O, 提供电源和地， +5V 电平输出 |
LPC 扩展接口 | 提供 1 个 LPC 局部总线接口可扩展 4 串口模块 |
TPM 接口 | 支持一个安全芯片接口 |
电源 | 支持 12 ~ 24V DC 宽电压输入， 支持 DC-Jack 或 ATX4Pin 两种输入 2 选 1 |
扩展总线 | 1 个 Mini-PCIe (有 SIM 卡座支持 4G 模块) ， 1 个 mSATA 支持 SATA 总线 SSD |
工作温/湿度要求 | 0℃~60℃摄氏度, 10%~90%无凝结(可选-40℃~85℃宽温产品) |
非工作温/湿度要求 | -25~75 摄氏度, 5%~95%无凝结 |
Watch Dog | 255 级可编程秒/分， 支持超时中断或系统复位 |
BIOS | AMI UEFI BIOS |
操作系统 | Win7/Win10/WES7/Linux , 32bit/64bit |
PCB 尺寸 ( LxWxH) | 146mm X 102mm |

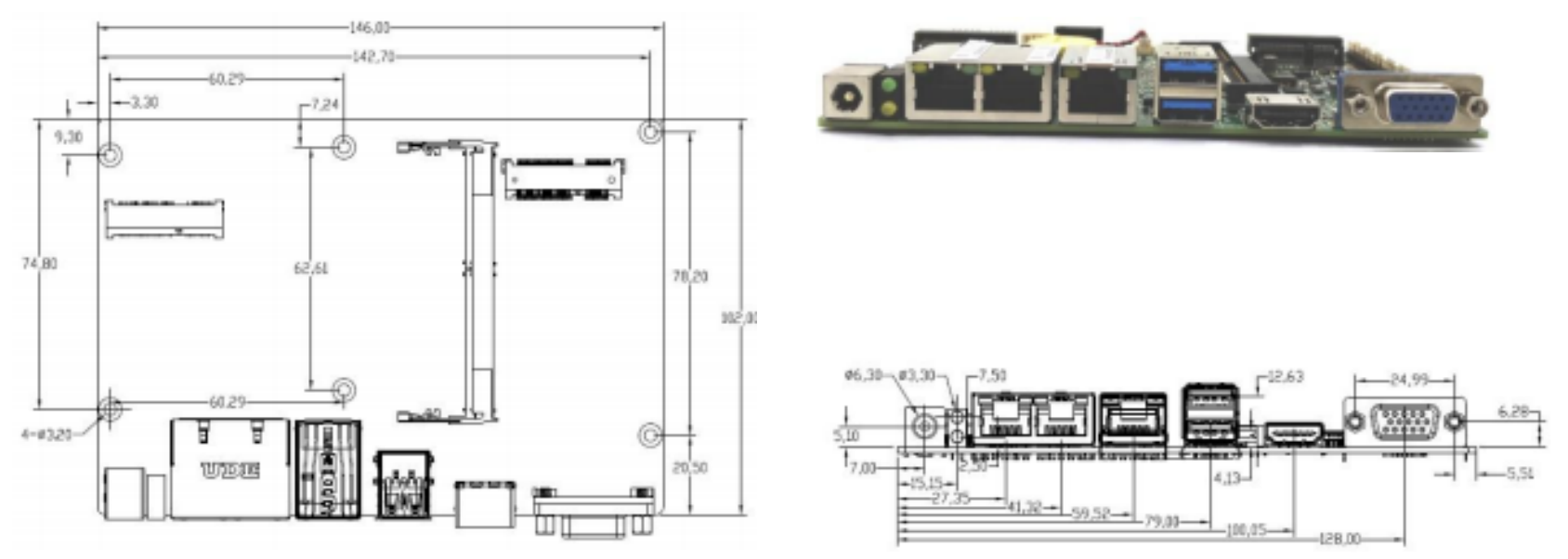

产品尺寸和接口布局：
订购信息：
主板型号 | 芯片组 | 内存 | 显示 | 存储 | USB3 | USB2 | COM | LAN | PCIe |
AIoT3-KBU65 | 3965U | 1SODIMM | 三显 | 1SATA 1mSATA | 2 | 4 | 4 | 3 | 2PCIe |
AIoT3-KBUi5 | 5-7200U | 1SODIMM | 三显 | 1SATA 1mSATA | 2 | 4 | 4 | 3 | 2PCIe |
AIoT3-KBUi7 | 7-7500U | 1SODIMM | 三显 | 1SATA 1mSATA | 2 | 4 | 4 | 3 | 2PCIe |
配件清单：
配件描述 | 规格 | 数量 |
SATA 硬盘转接线 | SATA-7P(母)/带金属弹片/L=300 | 1 |
USB2.0 插座 2.0mm(母)转 TYPE A | 5x2Pin 2.0mm(母) 转双 USB2.0 TYPE A /L=150,Pin9 塞孔 | 2 |
带框插座 2.0mm(母)转 DB9 串 口线 | 5x2Pin 2.0mm(母) 转 DB9(公)串 口线/L=150，Pin10 塞孔 | 4 |
驱动光盘 | 驱动光盘 (含中英文说明书电子档) | 1 |
