板贴J6413四核10W或N6211双核6.5W CPU
单条DDR4-3200 SO-DIMM插槽支持最大32GB
支持HDMI+DP双显示
双RJ45 2.5Gb高速以太网
支持M.2 3042/3052 4G,5G模组用于新基建高铁闸机等
支持M.2 Key-M 2242/2280 SATA协议的SSD
四个RS232/RS485串口可扩6串或者10串
采用高Tg宽温PCB材质保障宽温稳定
工业级端口防护阻断静电和浪涌
规格 下载产品文件

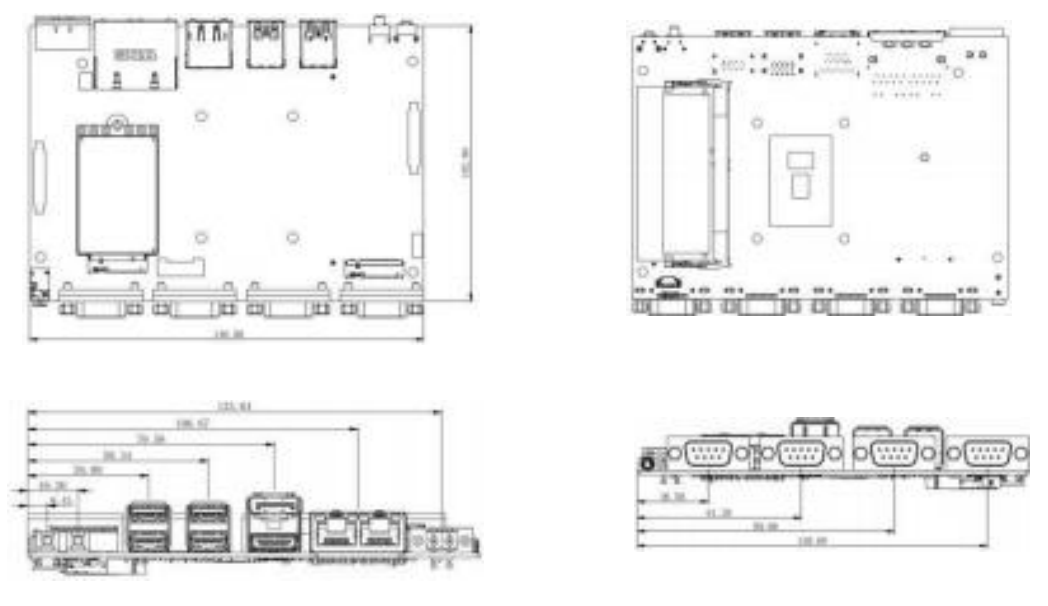

产品尺寸和接口布局：

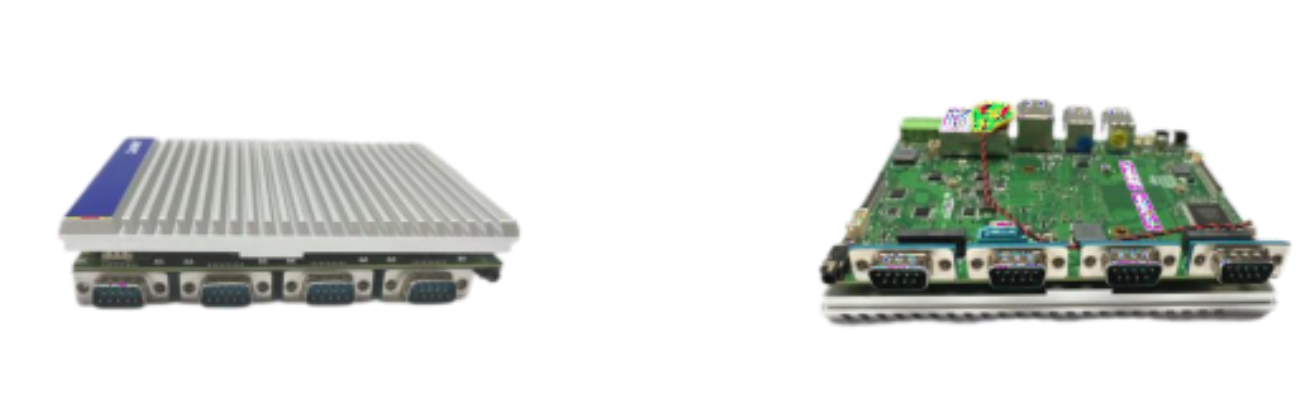

展示：
芯片组 | Intel® Elkhart Lake | |
处理器 | 英特尔® 赛扬® 处理器 J 系列 内核数 4 线程数 4 处理器基本频率 1.80 GHz 脉冲频率 3.00 GHz | |
内存 | 1 × DDR4 SODIMM内存插槽， 最高支持DDR4-3200单根最大32GB | |
显示接口 | DP+ HDMII | 支持异步双显示 |
显示参数 | 核显 | 智能英特尔® 酷睿™ 处理器的英特尔® 超核芯显卡 |
HDMI | max resolution up to 4096x2160 | |
DP | max resolution up to 4096x2160 | |
网络 | 网口 | 2x RJ45 2.5Gb高速以太网口 |
储存 | 最大数据传输速率 | 600 MB/s |
通道 | SATA III | |
M.2 | 1 (支持2242/2280 SATA信号) | |
SATA | 1 (SATA3.0 + PWR) | |
USB | USB 2.0 | 3 ( 2个USB2.0采用2.0mm Wafer) |
USB 3.0 | 3 | |
COM | DB9 | 4 x RS232/422/485 |
数字I/O | GPIO | 16位， 支持8位带光耦隔离数字量输入和8位继电器开关输出 |
键盘鼠标接口 | PS2键鼠接口 | 1 |
扩展 | M.2 | 1 ( Key-B 3042/3052支持4G/5G无线模块 USB3+PCIe x1) |
安全加密 | TPC/TCM | 1 ( SLB9670支持TPM2.0 ) |
音频 | Audio | 1 ( Mic-in+Line-out 单孔二合一) |
看门狗 | 间隔 | 可255级可编程秒/分， 支持超时中断或系统复位 |
电源 | DC | DC +9V~36V 2Pin接线端子输入(4P_12V插座BOM可选), 开关按钮,电源和硬盘指示灯 |
使用环境 | 储存温度/湿度 | 温度-40℃ ~ 85℃； 相对湿度 5% ~ 95% ( 40℃) ， 大气压 85~105kPa |
工作温度/湿度 | 温度-20℃ ~ 60℃； 相对湿度 10% ~ 85%， 大气压 85~105kPa | |
操作系统 | 64位 OS | Win10 x64， Win1 1 x64， Linux Ubuntu 22.04 |
尺寸 | LxW | 146mm(L)×102mm(W)) |
订购信息：
主板型号 | 配 置 |
AIoT3-EHL13 | 工业主板J6413, 2*2.5GbE, 3USB3, 3USB2, 4COM, M.2 SSD, 4G_5G |
配件清单：
配件描述 | 规格 | 数量 |
SATA硬盘转接线 | SATA-7P(母)/带金属弹片/L =480mm | 1 |
驱动光盘 | 含电子档说明书 (制作光盘， 作为可选件) | 1 |
专用I/O挡片 | 不锈钢专用后I/O挡片 (制作IO挡片， 标准品不配， 作为可选件) | 0 |
